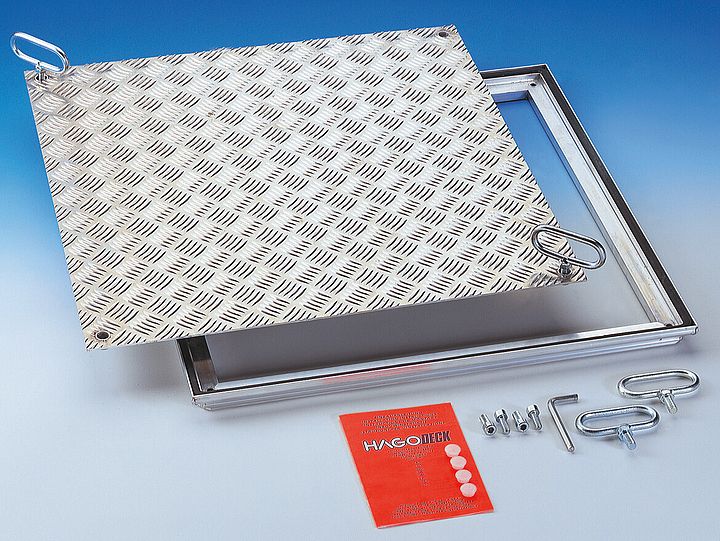

Włazy rewizyjne RVA Alu zapacho i wodoszczelny
Obciążenie:
Klasa obciążenia A15 wg EN 124.
Materiał:
Rama z profili aluminiowych. Płyta z aluminiowej blachy ryflowanej 3/5 mm. Od spodu płaskowniki wzmacniające pokrywę. Śruby ze stali nierdzewnej.
Właściwości:
Wersja zapacho- i wodoszczelna. Specjalna uszczelka odporna na substancje chemiczne. Niewielki ciężar. W zestawie klucze do otwierania.
Zalecane zastosowanie:
We wnętrzach budynków oraz na placach przed budynkami o ruchu pieszym, w szczególności do miejsc gdzie Wymagane są właściwości antykorozyjne i niewielki ciężar.
Montaż:
Zgodnie z naszą instrukcją montażu. Ze względu na właściwości wodoszczelne podczas montażu należy zwrócić szczególną uwagę na precyzyjne uszczelnienie połączenia warstwy posadzkowej z zewnetrzną krawędzią ramy włazu.
| Typ | Wymiar włazu w świetle (cm) | Wymiary zewnętrzne (cm) | Ciężar (kg) | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| RVA 22 | 20 x 20 | 28,5 x 28,5 | 2 kg | L |
| RVA 33 | 30 x 30 | 38,5 x 38,5 | 3 kg | L |
| RVA 44 | 40 x 40 | 48,5 x 48,5 | 4 kg | L |
| RVA 55 | 50 x 50 | 58,5 x 58,5 | 5 kg | L |
| RVA 64 | 60 x 40 | 68,5 x 48,5 | 5 kg | L |
| RVA 66 | 60 x 60 | 68,5 x 68,5 | 8 kg | L |
| RVA 86 | 80 x 60 | 88,5 x 68,5 | 10 kg | L |
| RVA 88 | 80 x 80 | 88,5 x 88,5 | 12 kg | L |
| RVA 106 | 100 x 60 | 108,5 x 68,5 | 12 kg | L |
| RVA 110 | 100 x 100 | 108,5 x 108,5 | 18 kg | L |
wysokość budowlana ok. 3,5 cm
wysokość całkowita łącznie z płaskownikami wzmacniającymi ok. 7 cm
Możliwość zamówienia indywidulanych rozmiarów.
*L = artykuł na stanie magazynowym
*B = artykuł wykonywany na zamówienie
- 1 / rama
- 2 / pokrywa
- 3 / uszczelka
- 4 / śruba
- 5 / zaślepka
- 6 / płaskownik wzmacniający pokrywę
Zakres dostawy
HAGODECK typ RVA (aluminium)
Właz z pokrywą z płytay z blachy ryflowanej w zestawie ze "złotym kluczem" wypychającym Lift Off, typ HAGODECK RVA, wymiary ...... × ...... cm. Aluminium, zapacho- i wodoszczelny, śruby ze stali nierdzewnej. Klasa obciążenia A15 (wg EN 124). Montaż i konserwacja zgodnie z wytycznymi producenta HAGO A-4600 Wels www.hago.at; przedstawicielstwo HAGO w Polsce: www.zew-inwestycje.eu
