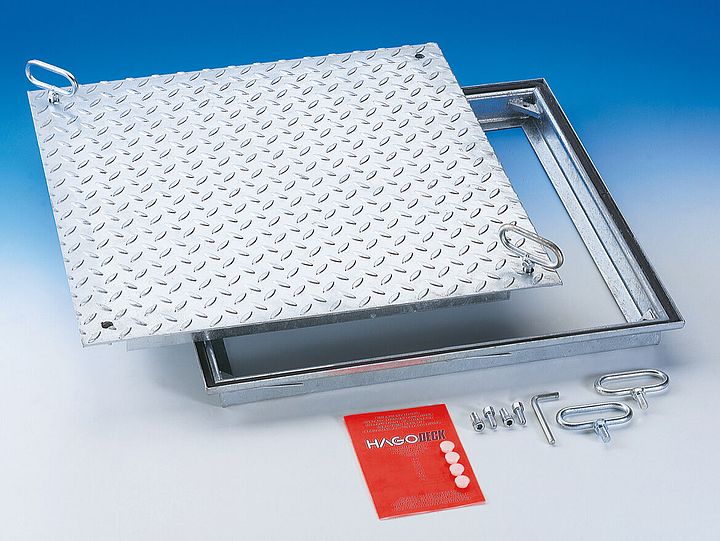

Włazy rewizyjne RV stal ocynkowana zapacho- i wodoszczelny
Obciążenie:
Klasa obciążenia A 15 wg EN 124.
Materiał:
Rama gr 2mm ze stalowego profilu walcowanego, płyta z blachy ryflowanej cynkowanej ogniowo.
Właściwości:
Wersja zapacho- i wodoszczelna, płaska budowa. Specjalna uszczelka odporna na substancje chemiczne. W zestawie klucze do otwierania.
Zalecane zastosowanie:
Na traktach ruchu pieszego we wnętrzach budynków oraz na zewnątrz, w szczególności do włazów inspekcyjnych i kontrolnych.
Montaż:
Zgodnie z naszą instrukcją montażu. Ze względu na właściwości wodoszczelne podczas montażu należy zwrócić szczególną uwagę na precyzyjne uszczelnienie połączenia warstwy posadzkowej z zewnetrzną krawędzią ramy włazu.
| Typ | Wymiar włazu w świetle (cm) | Wymiary zewnętrzne (cm) | Ciężar (kg) | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| RV 55 | 50 x 50 | 60,5 x 60,5 | 23 kg | L |
| RV 64 | 60 x 40 | 70,5 x 50,5 | 22 kg | L |
| RV 66 | 60 x 60 | 70,5 x 70,5 | 29 kg | L |
| RV 86 | 80 x 60 | 90,5 x 70,5 | 37 kg | L |
| RV 88 | 80 x 80 | 90,5 x 90,5 | 45 kg | L |
| RV 106 | 100 x 60 | 110,5 x 70,5 | 44 kg | L |
| RV 108 | 100 x 80 | 110,5 x 90,5 | 55 kg | B |
| RV 110 | 100 x 100 | 110,5 x 110,5 | 66 kg | L |
wysokość budowlana ok. 6 cm
Możliwość zamówienia indywidulanych rozmiarów.
*L = artykuł na stanie magazynowym
*B = artykuł produkowany na zamówienie
- 1 / rama
- 2 / pokrywa z blachy ryflowanej
- 3 / uszczelka
- 4 / śruba
- 5 / kotwa
- 6 / obsada łba śruby
- 7 / zaślepka
zakres dostawy
HAGODECK typ RV (stal ocynkowana)
Właz z pokrywą z blachy ryflowanej z kluczem wypychającym Lift Off, typ HAGODECK RV, wymiary ...... × ...... cm. Stal cynkowana ogniowo, zapacho- i wodoszczelny, klasa obciążenia A15 (wg EN 124). Montaż i konserwacja zgodnie z wytycznymi producenta HAGO A-4600 Wels www.hago.at; przedstawicielstwo HAGO w Polsce: www.zew-inwestycje.eu
