Włazy rewizyjne CLA-SL slim composite light Alu Wysokość budowlana tylko 50mm, wodo i zapachoszczelny
Obciążenie:
Klasa obciążenia A15 wg EN 124.
Materiał:
Brzeg z wytłaczanych profili aluminiowych. Pokrywa z profili aluminiowych klejona z płytą kompozytową i uszczelką EPDM. Mocowanie śrubami nierdzewnymi.
Właściwości:
Nowoczesna pokrywa wykonana w lekkiej technologii. Znacznie mniejszy ciężar w stosunku do pokryw wypełnionych betonem. Otwieranie takiego włazu jest bardzo łatwe. Także montaż jest szybszy i łatwiejszy. Do ułożenia wykładziny, płytek lub parkietu mamy wolną przestrzeń o wysokości 14 mm.
Pokrywa jest wodo i zapachoszczelna o wysokiej jakości wykonania. W szczególności świetnie prezentują się widoczne krawędzie. Niewidoczne narożne łączniki ułatwiają montaż płytek, paneli etc..
Otwieranie przy użyciu systemu Lift off:

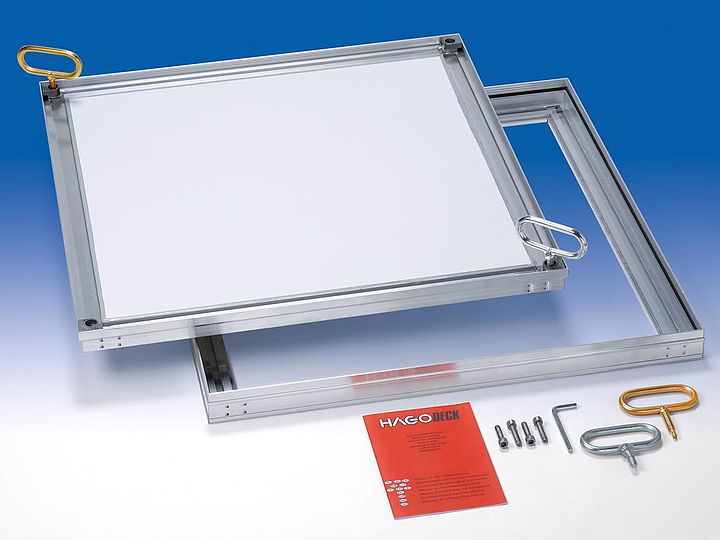

Do każdej pokrywy HAGODECK typ CLA dołączany jest zestaw kluczy do otwierania oraz instrukcja montażu.
Zalety systemu Hago: Nawet zapieczoną, czy zakleszczoną pokrywę z łatwością otworzymy przy pomocy "złotego klucza" unoszącego pokrywę.
Zastosowanie włazów CLA-SL Slim:
Do wnętrza budynków (w strefach ruchu pieszego). Otwieranie bez użycia większej siły.
Montaż:
Montaż należy przeprowadzić w fachowy sposób zgodnie z naszą instrukcją montażu. W przypadku typów włazów wodoszczelnych podczas montażu należy zwrócić szczególną uwagę na szczelne połączenie z ramą włazu. Panele lub płytki należy kleić na całej powierzchni odpowiednim klejem (np. MAPEI Keralistic).
W przypadku cienkich płytek do zlicowania powierzchni posadzki należy użyć wodoodpornej płyty gipsowo-kartonowej.
| Typ włazu | Wymiar w świetle (cm) | Wymiar zewnętrzny (cm) | Ciężar bez wypełnienia (kg) | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| CLA-SL slim 22 | 20 x 20 | 29 x 29 | 2 kg | L |
| CLA-SL slim 33 | 30 x 30 | 39 x 39 | 3 kg | L |
| CLA-SL slim 44 | 40 x 40 | 49 x 49 | 5 kg | L |
| CLA-SL slim 55 | 50 x 50 | 59 x 59 | 6 kg | L |
| CLA-SL slim 64 | 60 x 40 | 69 x 49 | 6 kg | L |
| CLA-SL slim 66 | 60 x 60 | 69 x 69 | 8 kg | L |
| CLA-SL slim 86 | 80 x 60 | 89 x 69 | 10 kg | L |
| CLA-SL slim 88 | 80 x 80 | 89 x 89 | 12 kg | L |
| CLA-SL slim 106 | 100 x 60 | 109 x 69 | 12 kg | L |
| CLA-SL slim 108 | 100 x 80 | 109 x 89 | 13 kg | B |
| CLA-SL slim 110 | 100 x 100 | 109 x 109 | 16 kg | L |
wysokość budowlana 50mm
wolna przestrzeń do wypełnienia 14 mm
Możliwość zamówienia indywidulanych rozmiarów.
*L = artykuł na stanie magazynowym
*B = artykuł produkowany na zamówienie
- 1 / rama
- 2 / pokrywa
- 3 / górna uszczelka
- 4 / dolna uszczelka
- 5 / śruba nierdzewna mocująca pokrywę
- 6 / zaślepka śruby
- 7 / wypełnienie pokrywy w technologii "plastra miodu"
- 8 / nakrętka (stal nierdzewna)
- 9 / kształtka (aluminium)
Zakres dostawy
Aluminiowo-kompozytowy właz z pokrywą w konstrukcji lekkiej w technice "plastra miodu" typ: HAGODECK CLA-SL slim, wymiar w świetle x cm, wysokość budowlana 50 mm, wolna przestrzeń do wypełnienia 14mm. Pokrywa wodo i zapachoszczelna z systemem Lift off tzn ze "złotym kluczem" do otwierania zapieczonej pokrywy. Klasa obciążenia A 15 (wg EN 124). Montaż i konserwacja zgodnie z wytycznymi producenta: Hago A-4600 Wels www.hago.at. Przedstawicielstwo w Polsce www.zew-inwestycje.eu
