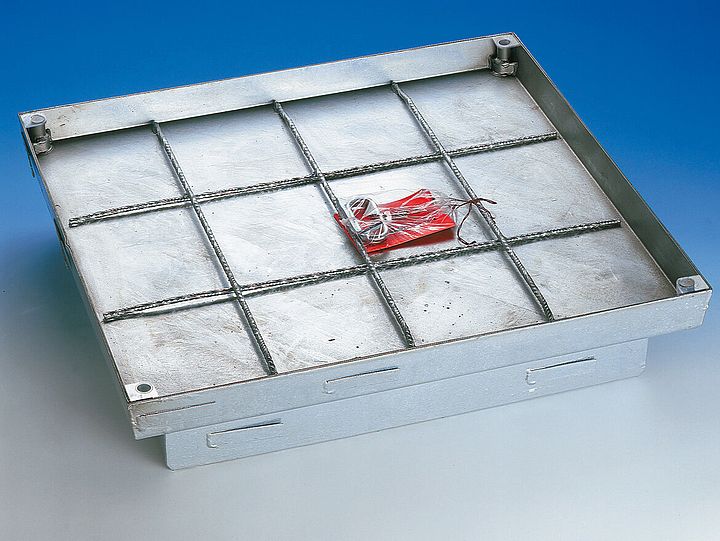

Włazy rewizyjne BVS-400 stal ocynkowana dla dużych obciążeń - zapacho- i wodoszczelny
Obciążenie:
Klasa obciążenia D 400 wg EN 124 przy pełnym wypełnieniu betonem klasy C 35/45 (wg EN 206).
Materiał:
Rama i pokrywa z blachy stalowej cynkowanej ogniowo.
Właściwości:

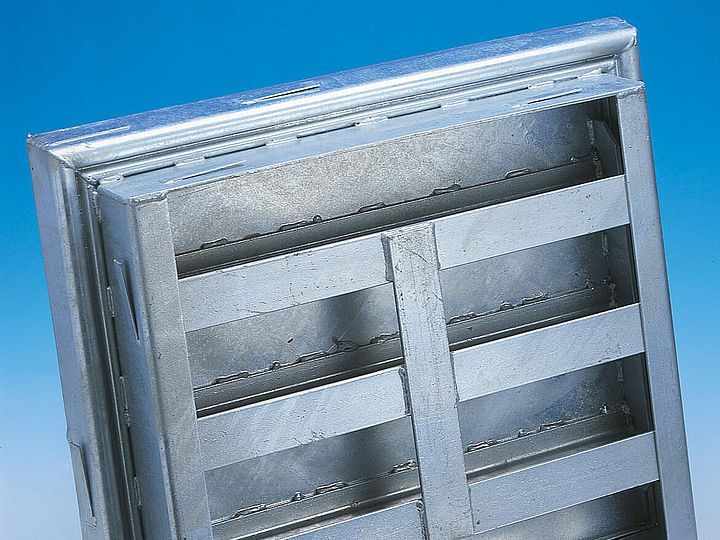

Zapacho- i wodoszczelny, pokrywa włazu w wersji ciężkiej. Płyta denna pokrywy wzmocniona stalowymi wspornikami oraz dodatkową ramą. Zbrojenie żebrowanymi prętami stalowymi. Chemoodporna uszczelka. Dzięki stożkowemu nachyleniu ramy i pokrywy bardzo łatwa przy otwieraniu.
Otwieranie przy użyciu systemu Lift off:
Do każdej pokrywy HAGODECK typ BVS-400 stal dołączony jest zestaw kluczy do otwierania oraz dokładna instrukcja montau.
Zalety HAGO: Nawet zakleszczoną i zapieczoną pokrywę włazu otworzymy przy użyciu "złotego klucza" Lift Off unoszącego pokrywę.
Zalecane zastosowanie:
W halach i parkingach dla wszystkich rodzajów pojazdów, ulice i pobocza.
Montaż:
Montaż należy przeprowadzić fachowo zgodnie z naszą instrukcją montażu. Ze względu na właściwości wodoszczelne podczas montażu należy zwrócić szczególną uwagę na precyzyjne uszczelnienie połączenia warstwy posadzkowej z zewnetrzną krawędzią ramy włazu.
| Typ | Wymiary włazu w świetle (cm) | Wymiary zewnętrzne (cm) | Ciężar bez wypełnienia (kg) | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BVS 400/44 | 40 x 40 | 53,5 x 61,5 | 44 kg | L |
| BVS 400/55 | 50 x 50 | 63,5 x 71,5 | 52 kg | L |
| BVS 400/64 | 60 x 40 | 73,5 x 61,5 | 50 kg | L |
| BVS 400/66 | 60 x 60 | 73,5 x 81,5 | 62 kg | L |
| BVS 400/86 | 80 x 60 | 93,5 x 81,5 | 88 kg | B |
| BVS 400/88 | 80 x 80 | 93,5 x 101,5 | 103 kg | L |
| BVS 400/106 | 100 x 60 | 113,5 x 81,5 | 119 kg | B |
| BVS 400/108 | 100 x 80 | 113,5 x 101,5 | 147 kg | B |
| BVS 400/110 | 100 x 100 | 113,5 x 121,5 | 175 kg | L |
głębokość pokrywy ok. 5,0 cm
wysokość budowlana: do BVS 400/88 ok. 18 cm
BVS 400/110 ok. 22 cm
Możliwość zamówienia indywidulanych rozmiarów.
*L = artykuł na stanie magazynowym
*B = artykuł produkowany na zamówienie
- 1 / rama
- 2 / pokrywa
- 3 / uszczelka
- 4 / zbrojenie
- 5 / śruba
- 6 / zaślepka
- 7 / kotwa
- 8 / wzmocnienie ramy (dodatkowa rama)
- 9 / wzmocnienie pokrywy
Zakres Dostwany
HAGODECK typ BVS 400 (stal ocynkowana)
Właz rewizyjny ze stalowej blachy nierdzewnej z pokrywą pod wypełnienie ze "złotym kluczem" wypychającym Lift Off, typ HAGODECK BVS 400, wymiary ...... × ...... cm. Stal cynkowana ogniowo, zapacho- i wodoszczelny, klasa obciążenia B400 (wg EN 124). Montaż i konserwacja zgodnie z wytycznymi producenta HAGO A-4600 Wels www.hago.at; przedstawicielstwo HAGO w Polsce: www.zew-inwestycje.eu
