Włazy rewizyjne BVS-250 stal ocynkowana wersja wzmocniona - zapacho- i wodoszczelna
Obciążenie:
Klasa obciążenia C 250 (wg EN 124) przy pełnym wypełnieniu betonem klasy C 35/45 (wg EN 206).
Materiał:
Rama i pokrywa z blachy stalowej cynkowanej ogniowo.
Właściwości:

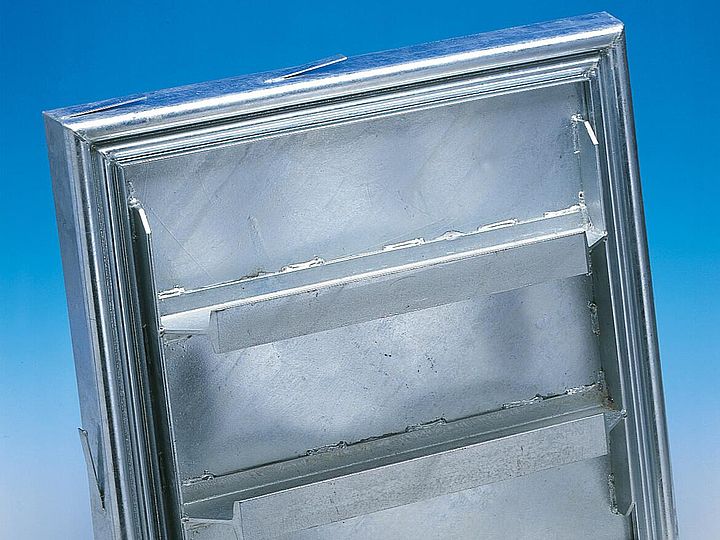

Zapacho- i wodoszczelna pokrywa w wersji ciężkiej. Płyta denna pokrywy wzmocniona stalowymi wspornikami. Zbrojenie żebrowanymi prętami stalowymi. Chemoodporna uszczelka. Dzięki stożkowemu nachyleniu ramy i pokrywy bardzo łatwa przy otwieraniu.
Otwieranie przy użyciu systemu Lift off:

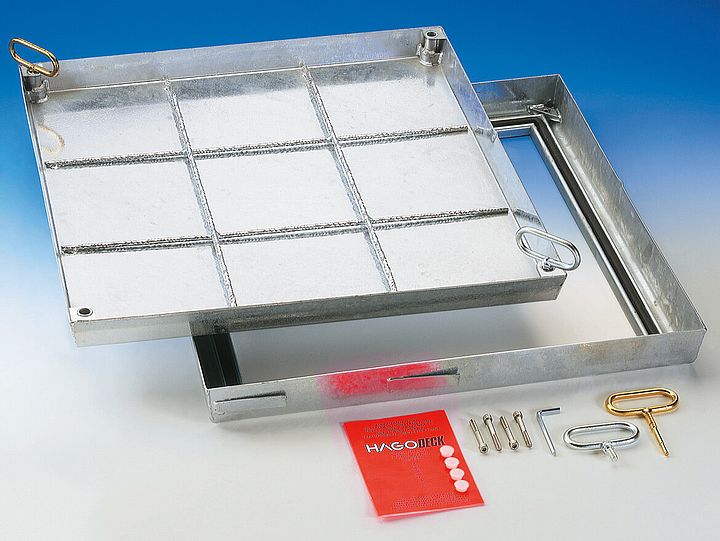

Do każdej pokrywy HAGODECK typ BVS-250 stal dołączony jest zestaw kluczy do otwierania oraz dokładna instrukcja montażu.
Zalety HAGO: Nawet zakleszczoną i zapieczoną pokrywę włazu otworzymy przy użyciu "złotego klucza" Lift Off unoszącego pokrywę.
Zalecane zastosowanie:
W halach i placach przed budynkami dla ruchu kołowego, oraz tam, gdzie jest zapotrzebowanie na wzmocnioną wersję pokrywy.
Montaż:
Montaż należy przeprowadzić fachowo zgodnie z naszą instrukcją montażu. Ze względu na właściwości wodoszczelne podczas montażu należy zwrócić szczególną uwagę na precyzyjne uszczelnienie połączenia warstwy posadzkowej z zewnetrzną krawędzią ramy włazu.
| Typ | Wymiary włazu w świetle (cm) | Wymiary zewnętrzne (cm) | Ciężar bez wypełnienia (kg) | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BVS 250/44 | 40 x 40 | 53,5 x 53,5 | 17 kg | L |
| BVS 250/55 | 50 x 50 | 63,5 x 63,5 | 26 kg | L |
| BVS 250/64 | 60 x 40 | 73,5 x 53,5 | 25 kg | L |
| BVS 250/66 | 60 x 60 | 73,5 x 73,5 | 31 kg | L |
| BVS 250/86 | 80 x 60 | 93,5 x 73,5 | 38 kg | B |
| BVS 250/88 | 80 x 80 | 93,5 x 93,5 | 52 kg | L |
| BVS 250/106 | 100 x 60 | 113,5 x 73,5 | 52 kg | L |
| BVS 250/110 | 100 x 100 | 113,5 x 113,5 | 78 kg | L |
głębokość pokrywy ok. 5,0 cm
wysokość budowlana ok. 7,5 cm
Stalowe wsporniki sięgają ok. 10 cm wgłąb szybu.
Możliwość zamówienia indywidulanych rozmiarów.
*L = artykuł na stanie magazynowym
*B = artykuł produkowany na zamówienie
- 1 / rama
- 2 / pokrywa
- 3 / uszczelka
- 4 / zbrojenie
- 5 / śruba
- 6 / zaślepka
- 7 / kotwa
- 8 / wzmocnienie pokrywy
Zakres Dostawy
HAGODECK typ BVS 250 (stal ocynkowana)
Właz rewizyjny ze stalowej blachy nierdzewnej z pokrywą pod wypełnienie ze "złotym kluczem" wypychającym Lift Off, typ HAGODECK BVS 250, wymiary ...... × ...... cm. Stal cynkowana ogniowo, zapacho- i wodoszczelny, klasa obciążenia B250 (wg EN 124). Montaż i konserwacja zgodnie z wytycznymi producenta HAGO A-4600 Wels www.hago.at; przedstawicielstwo HAGO w Polsce: www.zew-inwestycje.eu
