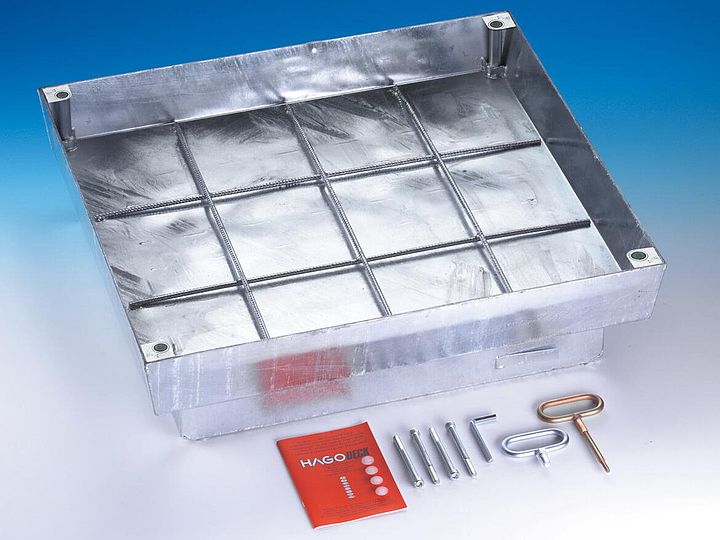

Włazy rewizyjne BVHS 250/BVHS 400 stal ocynkowana BVEHS 250/BVEHS 400 stal nierdzewna dla dużych obciążeń, zapacho- i wodoszczelny
Obciążenie:
Klasa obciążenia C 250 kN lub 400 kN (wg EN 124) przy wypełnieniu betonem o grubości min. 5 cm.
Materiał:
Pokrywa i rama z blachy stalowej, cynkowana ogniowo.
Właściwości:
Wersja zapacho- i wodoszczelna w wersji ciężkiej z pokrywą o głębokości 10 cm. Spód pokrywy jest wzmocniony stalowymi wspornikami. W przypadku typu BVHS 400 rama jest dodatkowo wzmocniona. Specjalna uszczelka odporna na substancje chemiczne. Stabilne zbrojenie z prętów stalowych.
Otwieranie przy użyciu systemu Lift off:
Do każdej pokrywy HAGODECK typ BVHS dołączony jest zestaw kluczy do otwierania pokrywy oraz dokładna instrukcja montażu.
Zalety HAGO: Nawet zakleszczoną i zapieczoną pokrywę włazu otworzymy przy użyciu "złotego klucza" Lift Off unoszącego pokrywę.
Zalecane zastosowanie:
W halach i parkingach dla wszystkich rodzajów pojazdów, ulice i pobocza. Do powierzchni betonowych, z kostki brukowej itp.
Montaż:
Montaż należy przeprowadzić fachowo zgodnie z naszą instrukcją montażu. Ze względu na właściwości wodoszczelne podczas montażu należy zwrócić szczególną uwagę na precyzyjne uszczelnienie połączenia warstwy posadzkowej z zewnetrzną krawędzią ramy włazu.
Na zamówienie dostępna również w wersja ze stali nierdzewnej.
BVHS 250
| Typ | Wymiary włazu w świetle (cm) | Wymiary zewnętrzne (cm) | Ciężar bez wypełnienia (kg) | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BVHS 250/44 | 40 x 40 | 55,2 x 55,2 | 25 kg | B |
| BVHS 250/55 | 50 x 50 | 65,2 x 65,2 | 30 kg | B |
| BVHS 250/64 | 60 x 40 | 75,2 x 55,2 | 31 kg | B |
| BVHS 250/66 | 60 x 60 | 75,2 x 75,2 | 36 kg | L |
| BVHS 250/88 | 80 x 80 | 95,2 x 95,2 | 61 kg | L |
| BVHS 250/106 | 100 x 60 | 115,2 x 75,2 | 73 kg | B |
| BVHS 250/110 | 100 x 100 | 115,2 x 115,2 | 85 kg | B |
głębokość pokrywy ok. 10,2 cm,
wysokość budowlana ok. 12,5 cm
stalowe wsporniki wystają ok. 10 cm poniżej dolnej krawędzi włazu
Możliwość zamówienia indywidulanych rozmiarów.
*L = artykuł na stanie magazynowym
*B = artykuł produkowany na zamówienie
BVHS 400
| Typ | Wymiary włazu w świetle (cm) | Wymiary zewnętrzne (cm) | Ciężar bez wypełnienia (kg) | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BVHS 400/44 | 40 x 40 | 63,2 x 55,2 | 47 kg | B |
| BVHS 400/55 | 50 x 50 | 73,2 x 65,2 | 56 kg | B |
| BVHS 400/64 | 60 x 40 | 83,2 x 55,2 | 57 kg | B |
| BVHS 400/66 | 60 x 60 | 83,2 x 75,2 | 69 kg | L |
| BVHS 400/88 | 80 x 80 | 103,2 x 95,2 | 90 kg | L |
| BVHS 400/106 | 100 x 60 | 123,2 x 75,2 | 124 kg | B |
| BVHS 400/110 | 100 x 100 | 123,2 x 115,2 | 179 kg | B |
głębokość pokrywy ok. 10,2 cm
wysokość budowlana: BVHS 400/88 ok. 23 cm
BVHS 400/110 ok. 27 cm
Możliwość zamówienia indywidulanych rozmiarów.
*L = artykuł na stanie magazynowym
*B = artykuł produkowany na zamówienie
- 1 / rama
- 2 / pokrywa
- 3 / uszczelka
- 4 / zbrojenie
- 5 / śruba z łbem sześciokątnym
- 6 / zaślepka
- 7 / rama wzmacniająca (tylko w przypadku BVHS 400)
- 8 / profile wzmacniające pokrywę
Zakres dostawy
HAGODECK typ BVHS 250 (stal ocynkowana)
Wypełniana pokrywa włazowa ze "złotym kluczem" wypychającym Lift Off, typ HAGODECK BVHS 250, wymiary ...... × ...... cm. Z pokrywą o głębokości 10 cm, stal cynkowana ogniowo, w wysokim stopniu zapacho- i wodoszczelna, klasa obciążenia C250 (wg EN 124). Montaż i konserwacja zgodnie z wytycznymi producenta HAGO A-4600 Wels www.hago.at; przedstawicielstwo HAGO w Polsce: www.zew-inwestycje.eu
HAGODECK typ BVHS 400 (stal ocynkowana)
Wypełniana pokrywa włazowa ze "złotym kluczem" wypychającym Lift Off, typ HAGODECK BVHS 400, wymiary ...... × ...... cm. Z pokrywą o głębokości 10 cm, stal cynkowana ogniowo, w wysokim stopniu zapacho- i wodoszczelna, klasa obciążeniowa D400 (wg EN 124). Montaż i konserwacja zgodnie z wytycznymi producenta HAGO A-4600 Wels www.hago.at; przedstawicielstwo HAGO w Polsce: www.zew-inwestycje.eu
