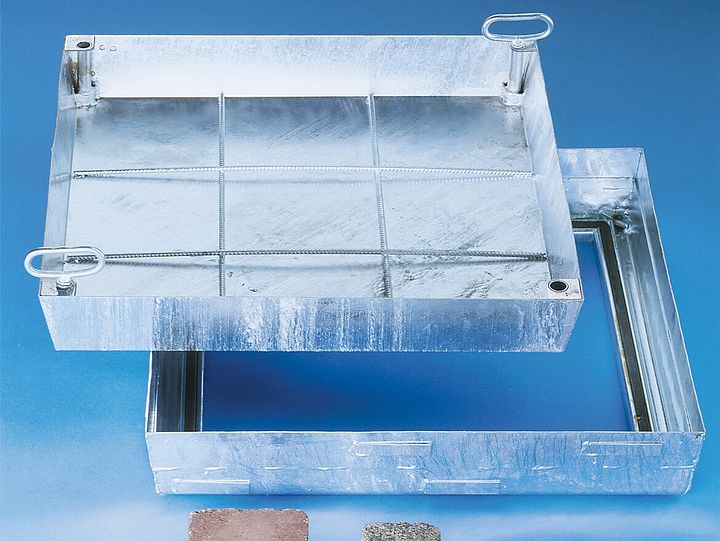

Włazy rewizyjne BVH-maxi stal ocynkowana BVEH-maxi stal nierdzewna Pokrywa do wypełnienia kostką brukową - zapacho- i wodoszczelny
Obciążenie:
Klasa obciążenia B 125 (wg EN 124) osiągana przy wypełnieniu pokrywy betonem w klasie C 35/45 (wg EN 206) o grubości min. 5 cm.
Materiał:
Rama i pokrywa, gr. blachy 2 mm z kształtowników stalowych zimnogiętych cynkowanych ogniowo.
Właściwości:
Wersja zapacho- i wodoszczelna, z pokrywą o głębokości 10 cm. Po zamontowaniu praktycznie niewidoczny. Uszczelka odporna na substancje chemiczne. Pokrywa wyposażona w zbojenie z żebrowanych prętów stalowych. W zestawie zestaw kluczy do otwierania.
Otwieranie przy użyciu systemu Lift off:
Do każdej pokrywy HAGODECK typ BVH-maxi stal dołączony jest zestaw kluczy do otwierania oraz instrukcja montażu.
Zalety HAGO: Nawet zakleszczoną i zapieczoną pokrywę włazu otworzymy przy użyciu "złotego klucza" Lift Off unoszącego pokrywę. Zastosowanie: Wewnątrz budynków oraz na placach przed budynkami. W szczególności do pokryw wypełnianych płytami betonowymi, cegłami, kostką brukową itp.
Montaż:
Montaż należy przeprowadzić fachowo zgodnie z naszą instrukcją montażu. Ze względu na właściwości wodoszczelne podczas montażu należy zwrócić szczególną uwagę na precyzyjne uszczelnienie połączenia warstwy posadzkowej z zewnetrzną krawędzią ramy włazu.
Na zamówienie dostępna również w wersji ze stali nierdzewnej (typ BVEH maxi).
| Typ | Wymiary włazu w świetle (cm) | Wymiary zewnętrzne (cm) | Ciężar bez wypełnienia (kg) | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BVH maxi 44 | 40 x 40 | 55,2 x 55,2 | 22 kg | L |
| BVH maxi 55 | 50 x 50 | 65,2 x 65,2 | 27 kg | L |
| BVH maxi 66 | 60 x 60 | 75,2 x 75,2 | 28 kg | L |
| BVH maxi 86 | 80 x 60 | 95,2 x 75,2 | 35 kg | L |
| BVH maxi 88 | 80 x 80 | 95,2 x 95,2 | 40 kg | L |
| BVH maxi 106 | 100 x 60 | 115,2 x 75,2 | 40 kg | L |
| BVH maxi 110 | 100 x 100 | 115,2 x 115,2 | 60 kg | L |
głębokość pokrywy ok. 10,2 cm
wysokość budowlana ok. 12,5 cm
Możliwość zamówienia indywidulanych rozmiarów.
*L = artykuł na stanie magazynowym
*B = artykuł produkowany na zamówienie
- 1 / rama
- 2 / pokrywa
- 3 / uszczelka
- 4 / zbrojenie
- 5 / śruba
- 6 / zaślepka
- 7 / kotwa
zakres dostawy
HAGODECK Typ BVH maxi (stal ocynkowana)
Właz rewizyjny z pokrywą pod wypełnienie w zestawie ze "złotym kluczem" wypychającym Lift Off, typ HAGODECK BVH maxi, wymiary ...... × ...... cm. Z pokrywą o głębokości 10 cm, stal cynkowana ogniowo, w wysokim stopniu zapacho- i wodoszczelna, klasa obciążenia B125 (wg EN 124). Montaż i konserwacja zgodnie z wytycznymi producenta HAGO A-4600 Wels www.hago.at; przedstawicielstwo HAGO w Polsce: www.zew-inwestycje.eu
