Włazy rewizyjne BVE stal nierdzewna zapacho- i wodoszczelny
Obciążenie:
Klasa obciążenia B125 (wg EN 124).
Materiał:
Stal nierdzewna nr 1.4301 (V2A). Na zamówienie możemy wykonać włazy ze stali nierdzewnej 1.4571 (V4A).
Właściwości:
Zapacho- i wodoszczelny właz rewizyjny. Dzięki stożkowemu nachyleniu ramy i pokrywy bardzo łatwa przy otwieraniu. Posiada zbrojenie z prętów stalowych. Uszczelka z gumy odpornej na substancje chemiczne.
Otwieranie przy użyciu systemu Lift off:

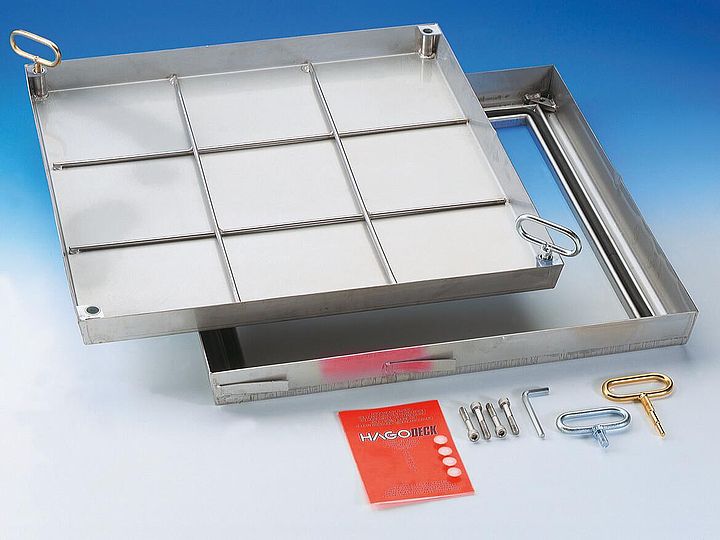

Do każdego włazu rewizyjnego HAGODECK typu BVE ze stali nierdzewnej dołączamy zestaw kluczy do otwierania pokrywy, oraz instrukcję montażu.
Zalety HAGO: Nawet zakleszczoną i zapieczoną pokrywę włazu otworzymy przy użyciu "złotego klucza" Lift Off unoszącego pokrywę.
Zalecane zastosowanie:

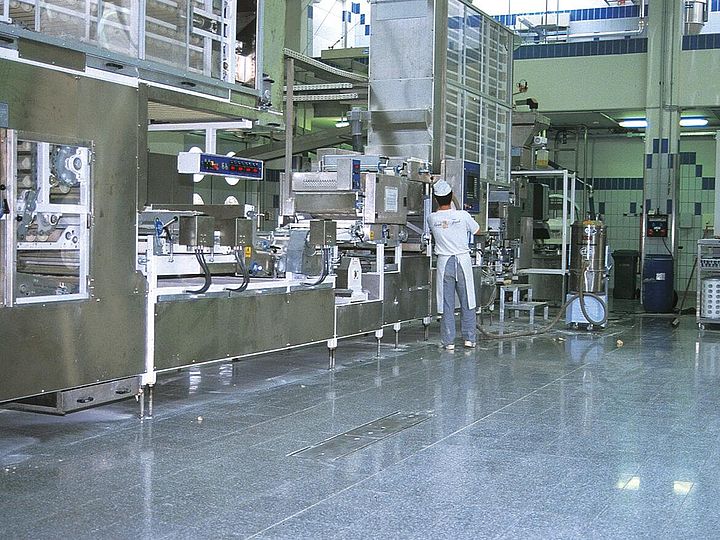

Wewnątrz budynków oraz na placach przed budynkami, od których wymaga się szczególnej jakości lub w przypadku których ze względów higienicznych użycie stali szlachetnej staje się nieodzowne, np. w przemyśle spożywczym, w zakładach mięsnych, mleczarniach, szpitalach, na basenach. W przypadku basenów krytych zalecamy stosowanie stali 1.4571 (V4A)!
Montaż:
Montaż należy przeprowadzić fachowo zgodnie z naszą instrukcją montażu. Ze względu na właściwości wodoszczelne podczas montażu należy zwrócić szczególną uwagę na precyzyjne uszczelnienie połączenia z zewnetrzną krawędzią ramy włazu.
| Typ | Wymiar włazu w świetle (cm) | Wymiary zewnętrzne (cm) | Ciężar bez wypełnienia (kg) | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BVE 22 | 20 x 20 | 33,5 x 33,5 | 6 kg | L |
| BVE 33 | 30 x 30 | 43,5 x 43,5 | 9 kg | L |
| BVE 44 | 40 x 40 | 53,5 x 53,5 | 13 kg | L |
| BVE 55 | 50 x 50 | 63,5 x 63,5 | 17 kg | L |
| BVE 64 | 60 x 40 | 73,5 x 53,5 | 16 kg | L |
| BVE 66 | 60 x 60 | 73,5 x 73,5 | 20 kg | L |
| BVE 86 | 80 x 60 | 93,5 x 73,5 | 24 kg | L |
| BVE 88 | 80 x 80 | 93,5 x 93,5 | 30 kg | L |
| BVE 106 | 100 x 60 | 113,5 x 73,5 | 29 kg | L |
| BVE 108 | 100 x 80 | 113,5 x 93,5 | 33 kg | L |
| BVE 110 | 100 x 100 | 113,5 x 113,5 | 40 kg | L |
głębokość pokrywy ok. 5,0 cm
wysokość budowlana ok. 7,5 cm
Możliwość zamówienia indywidulanych rozmiarów.
*L = artykuł na stanie magazynowym
*B = artykuł produkowany na zamówienie
- 1 / rama
- 2 / pokrywa
- 3 / uszczelka
- 4 / pręty zbrojeniowe
- 5 / śruba z gniazdem sześciokątnym
- 6 / zaślepka
- 7 / kotwa
Zakres dostawy
HAGODECK Type BVE (stal nierdzewna)
Właz rewizyjny ze stalowej blachy nierdzewnej z pokrywą pod wypełnienie ze "złotym kluczem" wypychającym Lift Off, typ HAGODECK BVE, wymiary ...... × ...... cm. Stal szlachetna 1.4301 pasywowana, zapacho- i wodoszczelny, klasa obciążeniowa B125 (wg EN 124). Montaż i konserwacja zgodnie z wytycznymi producenta HAGO A-4600 Wels www.hago.at; przedstawicielstwo HAGO w Polsce: www.zew-inwestycje.eu
