Włazy rewizyjne BVE-GD stal nierdzewna z siłownikami gazowymi - zapachoszczelny - wysoki stopień wodoszczelności
Obciążenie:
Klasa obciążenia B 125 (wg EN 124).
Materiał:
Rama i pokrywa, gr. blachy 2 mm z kształtowników stalowych zimnogiętych ze stali nierdzewnej o symbolu 1.4301. Trzpienie zawiasów ze stali nierdzewnej. Wysokiej jakości siłowniki gazowe ułatwiające otwieranie.
Właściwości:
Właz rewizyjny z siłownikami ułatwiającymi otwieranie. Zapachoszczelny i wysokim stopniu wodoszczelny (pełnej wodoszczelności nie można zagwarantować). Specjalna uszczelka odporna na substancje chemiczne. W zestawie narzędzia do otwierania. Dzięki pomocy siłowników gazowych pokrywę BV-GD/BVE-GD jest w stanie otworzyć i zamknąć jedna osoba. Blokada przeciw niekontrolowanemu zamknięciu pokrywy.
Zalecane zastosowanie:

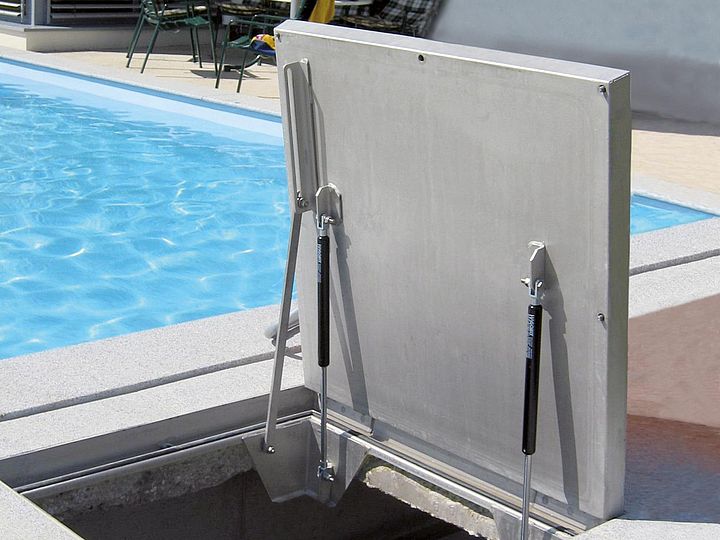

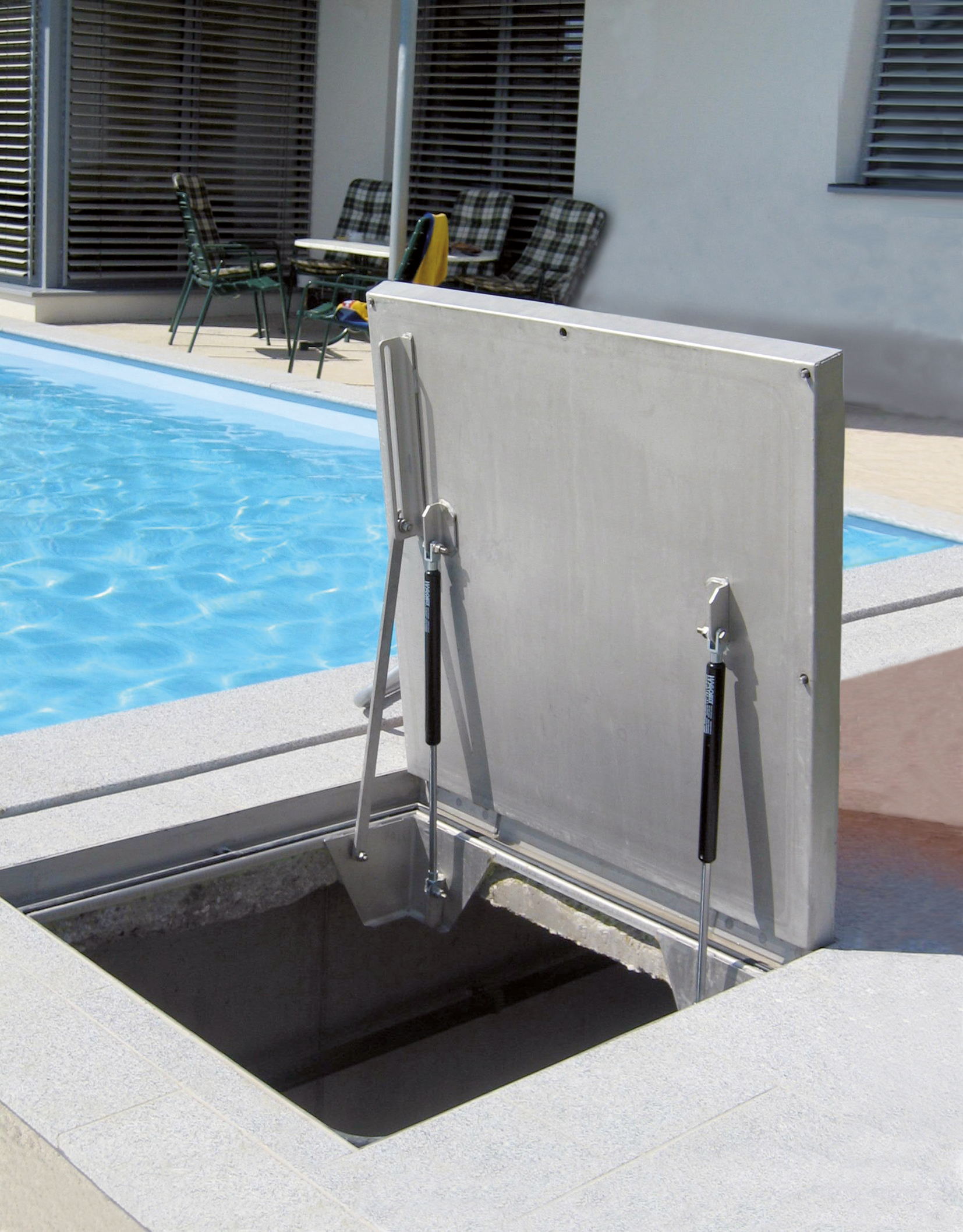

Dla włazów wymagających częstego otwierania bez użycia znacznej siły. Idealna do obiektów basenowych (BVE-GD stal szlachetna), ze względu na częste otwieranie i zamykanie włazu. W przypadku basenów krytych stosować wyłącznie stal 1.4571 (V4A)!
Montaż:
Zgodnie z naszą instrukcją montażu. Ze względu na właściwości wodoszczelne podczas montażu należy zwrócić szczególną uwagę na precyzyjne uszczelnienie połączenia warstwy posadzkowej z zewnetrzną krawędzią ramy włazu.
Ważna wskazówka: Ze względów transportowych siłowniki gazowe nie są przymocowane do włazu. Należy je zamontować po osadzeniu pokrywy oraz jej wypełnieniu (po stwardnieniu betonu) zgodnie z naszą instrukcją montażu.
Typ | Wymiary włazu w świetle (cm) | Wymiary zewnętrzne (cm) | Ciężar bez wypełnienia (kg) | L/B* |
---|---|---|---|---|
c x d | A x B | |||
BVE-GD 66 | 60 x 60 | 73,5 x 75,15 | 28kg | L |
BV-GD 86 | 80 x 60 | 93,5 x 75,15 | 35kg | L |
BV-GD 88 | 80 x 80 | 93,5 x 95,15 | 41kg | L |
BV-GD 106 | 100 x 60 | 113,5 x 75,15 | 40kg | L |
BV-GD 110 | 100 x 100 | 113,5 x 115,15 | 53kg | L |
głębokość pokrywy ok. 5,0 cm
wysokość budowlana ok. 7,5 cm
Możliwość zamówienia indywidulanych rozmiarów.
*L = artykuł na stanie magazynowym
*B = artykuł produkowany na zamówienie

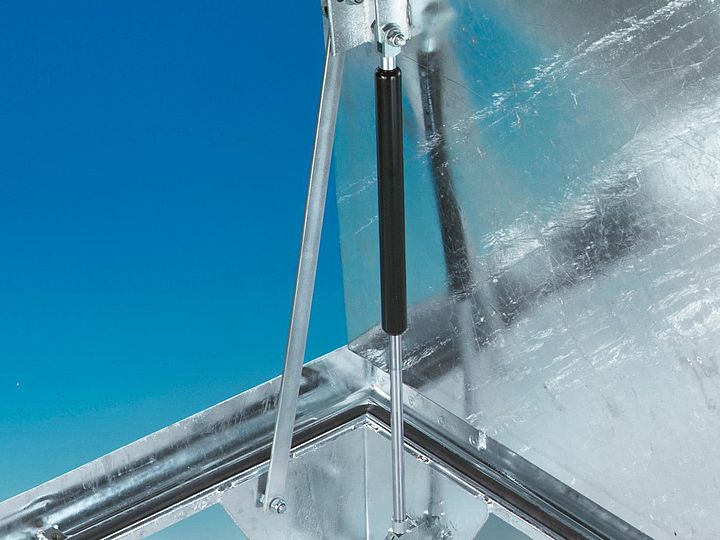

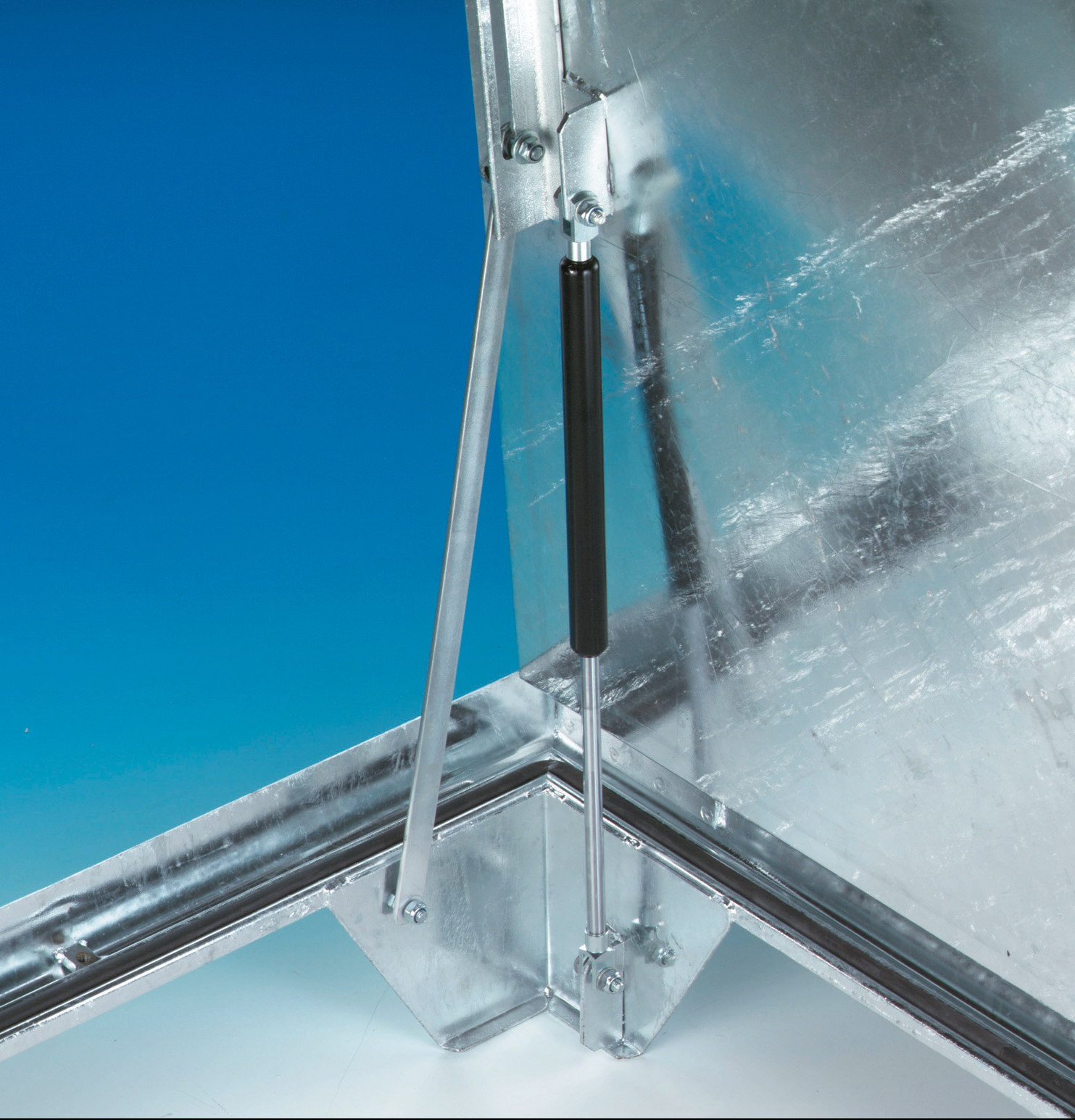

Liczba siłowników gazowych
Wymiar włazu w świetle ( cm) | Ilość |
---|---|
60x60 | 1 szt. |
80x60 | 2 szt. |
80x80 | 2 szt. |
100x60 | 2 szt. |
100x100 | 2 szt. |

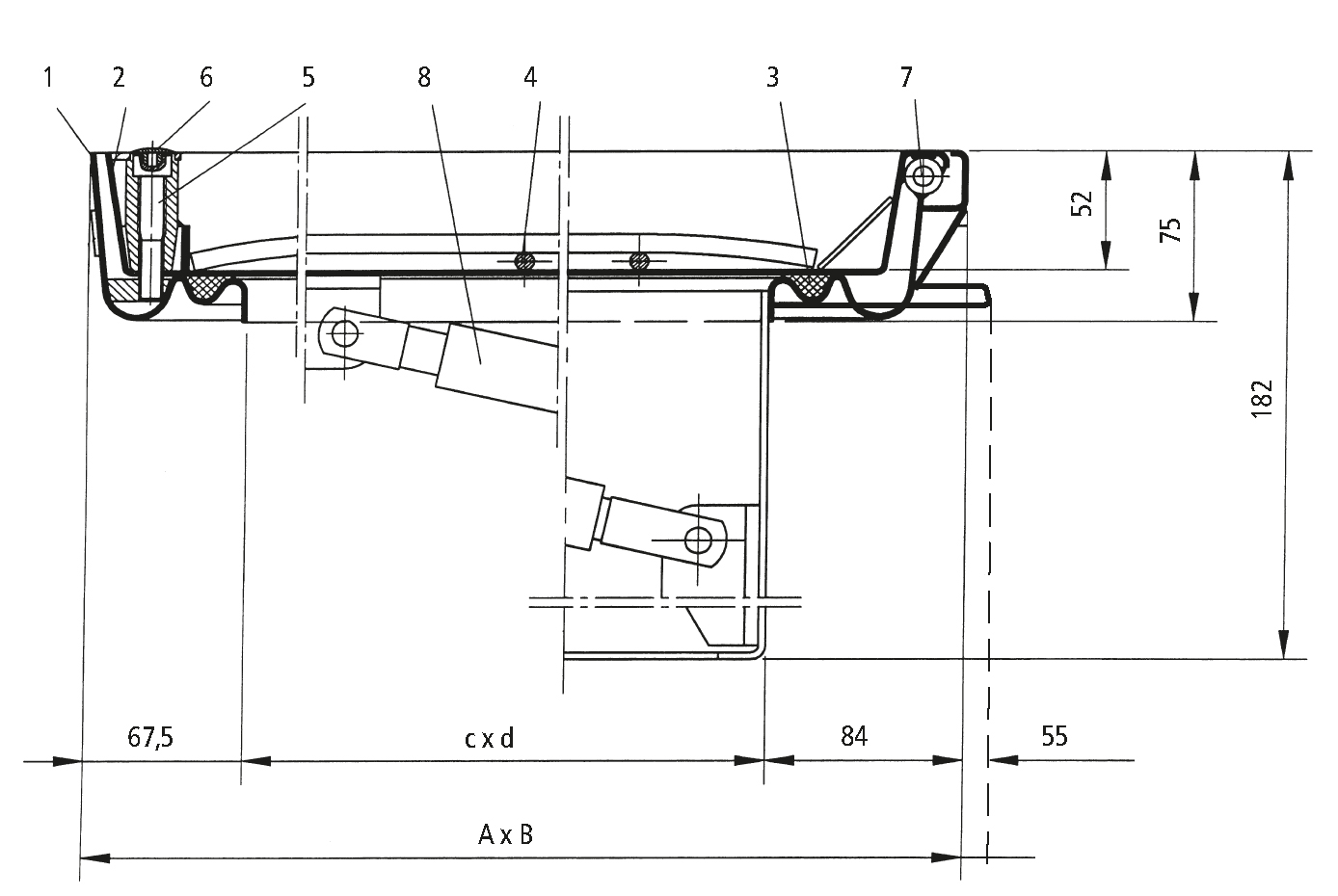

- 1 / rama
- 2 / pokrywa
- 3 / uszczelka
- 4 / zbrojenie
- 5 / śruba z gniazdem sześciokątnym
- 6 / zaślepka
- 7 / zawias
- 8 / sprężyna gazowa
Zakres dostawy
HAGODECK typ BVE-GD (stal nierdzewna)
Właz rewizyjny z pokrywą pod wypełnienie w zestawie ze "złotym kluczem" wypychającym Lift Off, typ HAGODECK BVE-GD automatic, wymiary ...... × ...... cm. Z zawiasem w płaszczyżnie posadzki i siłownikami gazowymi ułatwiającymi otwieranie, stal szlachetna nr 1.4301, w wysokim stopniu zapacho- i wodoszczelny, klasa obciążenia B125 (wg EN 124). Montaż i konserwacja zgodnie z wytycznymi producenta HAGO A-4600 Wels www.hago.at; przedstawicielstwo HAGO w Polsce: www.zew-inwestycje.eu
