Włazy rewizyjne BVA-SL slim Alu Wysokość budowlana tylko 50mm (!), wodo i zapachoszczelny
Obciążenie:
Klasa obciążenia A15 wg EN 124 (Patrz również na stronie 3 i 29 katalogu).
Materiał:
Rama z profili aluminiowych. Pokrywa z profili aluminiowych, z uszczelką EPDM. Mocowanie śrubami nierdzewnymi.
Właściwości:
Właz wodo- i zapachoszczelny. Znacznie mniejszy ciężar w stosunku do włazów o standardowej wysokości. Otwieranie takiego włazu jest bardzo łatwe. Do ułożenia wykładziny, płytek lub parkietu mamy wolną przestrzeń o wysokości 14 mm. Pokrywa jest wodo- i zapachoszczelna o wysokiej jakości wykonania. Posiada dwie uszczelki z gumy chemoodpornej. W komplecie stalowe pręty zbrojeniowe.
Otwieranie przy użyciu systemu Lift off:

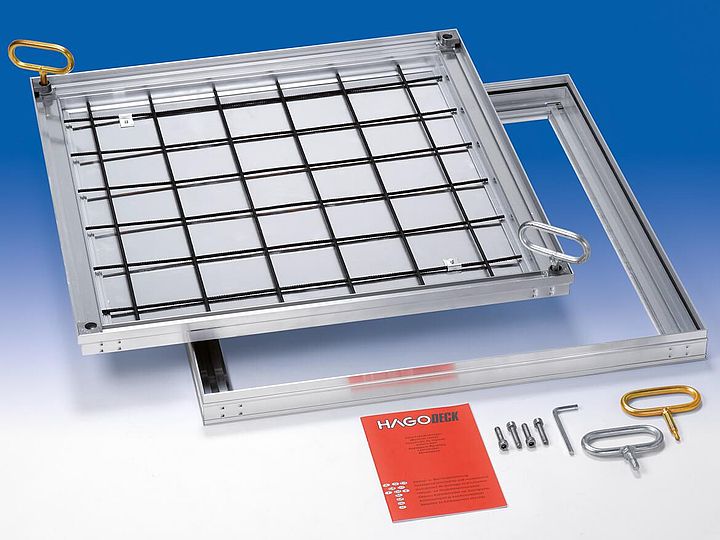

Do każdej pokrywy HAGODECK typ BVA-SL slim dołączany jest zestaw kluczy do otwierania oraz instrukcja montażu.
Zalety systemu Hago: Nawet zapieczoną, czy zakleszczoną pokrywę z łatwością otworzymy przy pomocy "złotego klucza" unoszącego pokrywę.
Zastosowanie włazów BVA-SL Slim:
Do wnętrza budynków (w strefach ruchu pieszego). Wszędzie tam, gdzie powierzchnia posadzki będzie szlifowana, oraz w miejscach gdzie jest wymagana odporność elementów na korozję.
Montaż:
Montaż należy przeprowadzić w fachowy sposób zgodnie z naszą instrukcją montażu. Ze względu na właściwości wodoszczelne podczas montażu należy zwrócić szczególną uwagę na precyzyjne uszczelnienie połączenia warstwy posadzkowej z zewnetrzną krawędzią ramy włazu. Pokrywę włazu należy wypełnić betonem wodoszczelnym.
| Typ | Wymiar włazu w świetle (cm) | Wymiary zewnętrzne (cm) | Ciężar bez wypełnienia (kg) | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BVA-SL slim 22 | 20 x 20 | 29 x 29 | 2 kg | L |
| BVA-SL slim 33 | 30 x 30 | 39 x 39 | 3 kg | L |
| BVA-SL slim 44 | 40 x 40 | 49 x 49 | 4 kg | L |
| BVA-SL slim 45 | 45 x 45 | 54 x 54 | 5 kg | L |
| BVA-SL slim 55 | 50 x 50 | 59 x 59 | 6 kg | L |
| BVA-SL slim 64 | 60 x 40 | 69 x 49 | 6 kg | L |
| BVA-SL slim 66 | 60 x 60 | 69 x 69 | 7 kg | L |
| BVA-SL slim 635 | 63,5 x 63,5 | 72,5 x 72,5 | 8 kg | L |
| BVA-SL slim 77 | 70 x 70 | 79 x 79 | 9 kg | L |
| BVA-SL slim 86 | 80 x 60 | 89 x 69 | 9 kg | L |
| BVA-SL slim 88 | 80 x 80 | 89 x 89 | 10 kg | L |
| BVA-SL slim 106 | 100 x 60 | 109 x 69 | 10 kg | L |
| BVA-SL slim 108 | 100 x 80 | 109 x 89 | 12 kg | L |
| BVA-SL slim110 | 100 x 100 | 109 x 109 | 14 kg | L |
wysokość budowlana 39 mm / wolna przestrzeń do wypełnienia 14 mm
wysokość budowlana 5,0 cm
Możliwość zamówienia indywidulanych rozmiarów.
*L = artykuł na stanie magazynowym
*B = artykuł produkowany na zamówienie
- 1 / rama
- 2 / pokrywa
- 3 / górna uszczelka
- 4 / dolna uszczelka
- 5 / śruba nierdzewna mocująca pokrywę
- 6 / zaślepka śruby
- 7 / dno pokrywy
- 8 / pręty zbrojeniowe
- 9 / nakrętka (stal nierdzewna)
- 10 / kształtka (aluminium)
Zakres dostawy
HAGODECK typ BVA-SL SLIM ALU (aluminium)
Właz rewizyjny aluminiowy z pokrywą pod wypełnienie typu HAGODECK BVA-SL SLIM ALU, o wymiarach .... x .... cm, zapacho- i wodoszczelny, klasa obciążeniowa A 15 (wg EN 124), śruby mocujące ze stali nierdzewnej; klucz użytkowy, klucz Lift Off i klucz imbusowy w komplecie. Instrukcja montażu wg wytycznych producenta: HAGO A-4600 Wels www.hago.at Przedstawicielstwo HAGO w Polsce: www.zew-inwestycje.eu
