Włazy rewizyjne BVA Alu zapacho- i wodoszczelny
Nośność:
Klasa obciążenia B 125, zgodnie z normą EN 124
Materiał:
Rama i pokrywa wykonane z profili aluminiowych. Śruby wykonane ze stali nierdzewnej.
Właściwości:

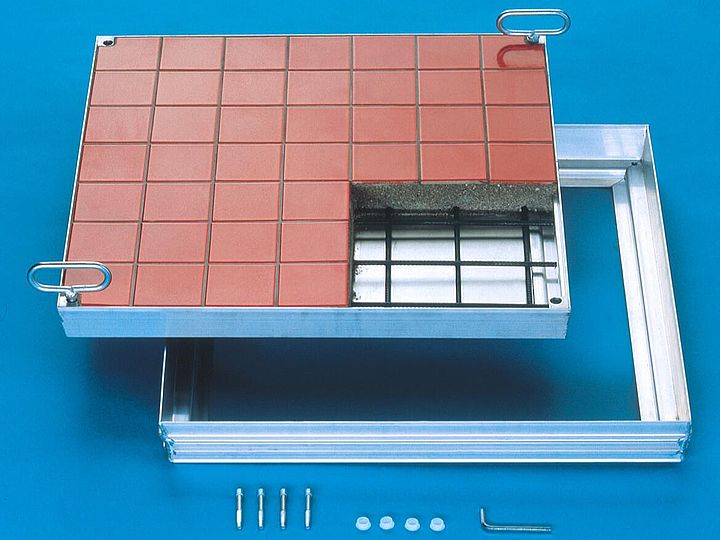

Właz rewizyjny zapacho- i wodoszczelny o estetycznie wykonanych krawędziach polecany szczególnie do miejsc, w których estetyka odgrywa dużą rolę. Stabilna i sztywna konstrukcja, łatwa w montażu i użytkowaniu. Uszczelka odporna na substancje chemiczne. Pokrywa posiada pręty zbrojeniowe.
Otwieranie przy użyciu systemu Lift off czyli "złloty klucz":

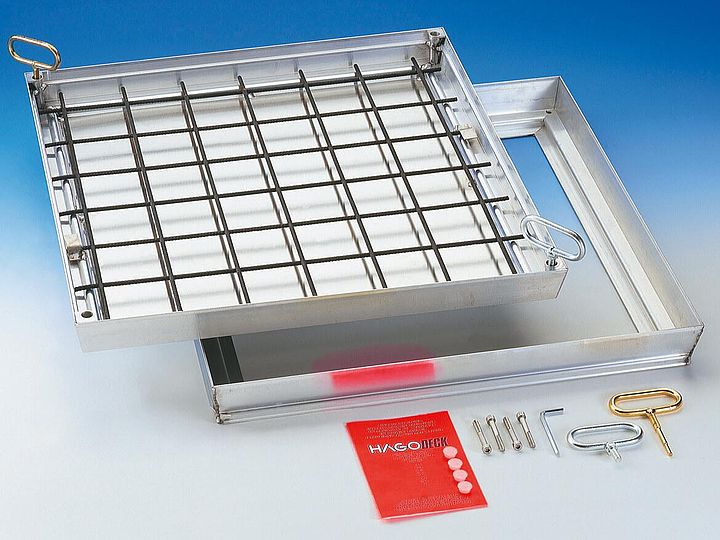

Do każdego włazu rewizyjnego HAGODECK typu BVA dołączamy trzy klucze do otwierania pokrywy, oraz instrukcję montażu.
Zalety HAGO: Nawet zakleszczoną i zapieczoną pokrywę włazu otworzymy przy użyciu "złotego klucza" służącego do podważenia i odspojenia pokrywy.
Zastosowanie:

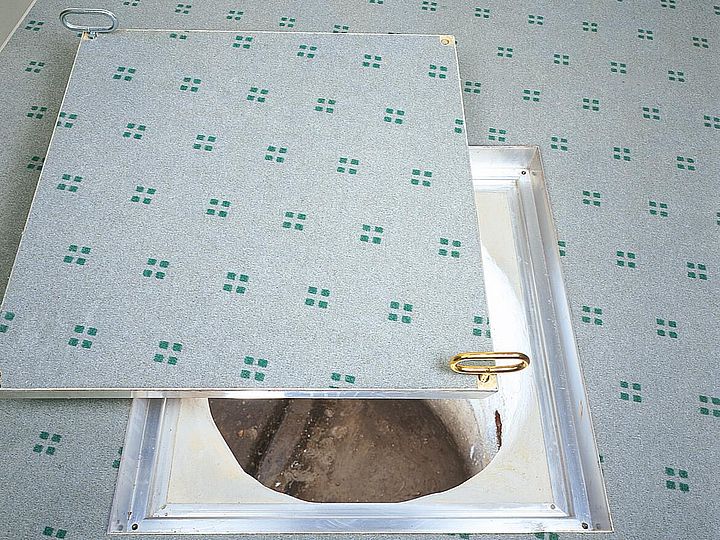

Wewnątrz budynków, dla posadzek wylewanych, a także wykańczanych płytkami ceramicznymi.
Montaż:
Zgodnie z instrukcją. Ze względu na właściwości wodoszczelne podczas montażu należy zwrócić szczególną uwagę na precyzyjne uszczelnienie połączenia warstwy posadzkowej z zewnetrzną krawędzią ramy włazu.
| Typ | Wymiar włazu (cm) | Wymiary zewnętrzne (cm) | Ciężar bez wypełnienia (kg) | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BVA 22 | 20 x 20 | 32 x 32 | 3 kg | L |
| BVA 33 | 30 x 30 | 42 x 42 | 5 kg | L |
| BVA 44 | 40 x 40 | 52 x 52 | 7 kg | L |
| BVA 45 | 45 x 45 | 57 x 57 | 8 kg | L |
| BVA 55 | 50 x 50 | 62 x 62 | 9 kg | L |
| BVA 64 | 60 x 40 | 72 x 52 | 9 kg | L |
| BVA 66 | 60 x 60 | 72 x 72 | 10 kg | L |
| BVA 635 | 63,5 x 63,5 | 75,5 x 75,5 | 11 kg | L |
| BVA 77 | 70 x 70 | 82 x 82 | 12 kg | L |
| BVA 86 | 80 x 60 | 92 x 72 | 12 kg | L |
| BVA 88 | 80 x 80 | 92 x 92 | 15 kg | L |
| BVA 106 | 100 x 60 | 112 x 72 | 15 kg | L |
| BVA 108 | 100 x 80 | 112 x 92 | 21 kg | L |
| BVA 110 | 100 x 100 | 112 x 112 | 23 kg | L |
głębokość pokrywy ok. 6,6 cm
wysokość budowlana ok. 7,6 cm
Możliwość zamówienia indywidulanych rozmiarów.
*L = artykuł na stanie magazynowym
*B = artykuł produkowany na zamówienie
- 1 / Rama włazu
- 2 / Pokrywa włazu
- 3 / Uszczelka
- 4 / Zbrojenie
- 5 / śruba mocująca
- 6 / Zaślepka
- 7 / Dno włazu
- 8 / wkładka dystansowa
- 9 / Nakrętka czterokątna
ZAKRES DOSTAWY
HAGODECK typ BVA (aluminium)
Właz rewizyjny aluminiowy z pokrywą pod wypełnienie typu HAGODECK BVA, o wymiarach .... x .... cm, zapacho - i wodoszczelny, klasa obciążeniowa B 125 (wg EN 124), śruby mocujące ze stali nierdzewnej; klucz użytkowy, klucz Lift Off i klucz imbusowy w komplecie. Instrukcja montażu wg wytycznych producenta: HAGO A-4600 Wels www.hago.at Przedstawicielstwo HAGO w Polsce: www.zew-inwestycje.eu
