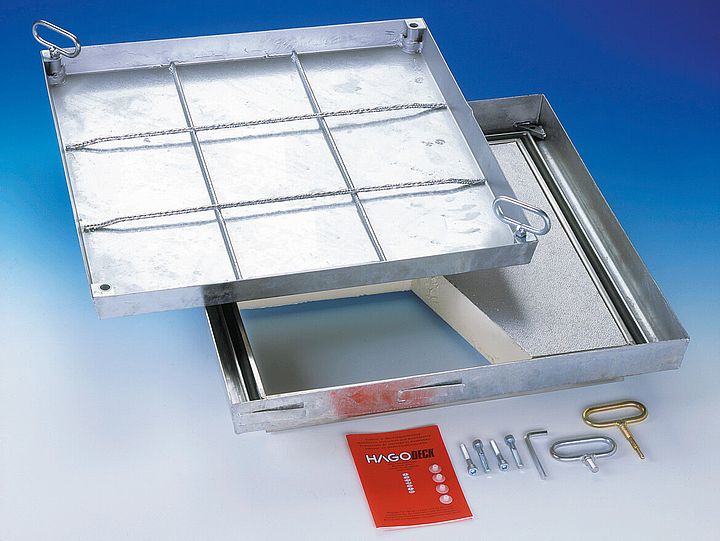

Włazy rewizyjne BV-Thermo stal ocynkowana BVE-Thermo stal nierdzewna zapacho- i wodoszczelny
Obciążenie:
Klasa obciążenia B 125 wg EN 124.
Materiał:
Rama i pokrywa, gr. blachy 2 mm z kształtowników stalowych zimnogiętych cynkowanych ogniowo lub ze stali nierdzewnej. Warstwa izolacyjna złożona ze specjalnej uszczelki odpornej na chemikalia i płyty termoizolacyjnej ze sztywnej pianki poliuretanowej z obustronną powłoką aluminiową zamocowanej w ramie z kątownika. Opór cieplny = 3,6 m2 K/W, współczynnik przenikania ciepła 0,276 W/m2 K.
Właściwości:
Zapacho- i wodoszczelna pokrywa zespolona z płytą izolacyjną. Dzięki stożkowemu nachyleniu ramy i pokrywy bardzo łatwa przy otwieraniu. W zestawie komplet kluczy do otwierania. Pokrywa zawiera żebrowane pręty zbrojeniowe.
Otwieranie przy użyciu systemu Lift off:
Do każdej pokrywy HAGODECK typ BV-Thermo dołączony jest zestaw kluczy do otwierania oraz szczegółowa instrukcja montażu.
Zalety HAGO: Nawet zakleszczoną i zapieczoną pokrywę włazu otworzymy przy użyciu "złotego klucza" Lift Off unoszącego pokrywę.
Zalecane zastosowanie:
Wewnątrz budynków oraz na na zewnątrz przed budynkami.
Montaż:
Montaż należy przeprowadzić fachowo zgodnie z naszą instrukcją montażu. Ze względu na właściwości wodoszczelne podczas montażu należy zwrócić szczególną uwagę na precyzyjne uszczelnienie połączenia warstwy posadzkowej z zewnetrzną krawędzią ramy włazu.
| Typ | Wymiar włazu w świetle (cm) | Wymiary zewnętrzne (cm) | Ciężar bez wypełnienia (kg) | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BV-Thermo 55 | 50 x 50 | 63,5 x 63,5 | 19 kg | L |
| BV-Thermo 66 | 60 x 60 | 73,5 x 73,5 | 23 kg | L |
| BV-Thermo 86 | 80 x 60 | 93,5 x 73,5 | 29 kg | L |
| BV-Thermo 88 | 80 x 80 | 93,5 x 93,5 | 33 kg | L |
| BV-Thermo 106 | 100 x 60 | 113,5 x 73,5 | 33 kg | L |
| BV-Thermo 110 | 100 x 100 | 113,5 x 113,5 | 45 kg | L |
głębokość pokrywy ok. 5,0 cm
wysokość budowlana ok. 7,5 cm
Płyta izolacyjna wystaje ok. 6,3 cm poniżej dolnej krawędzi ramy.
Możliwość zamówienia indywidulanych rozmiarów.
*L = artykuł na stanie magazynowym
*B = artykuł produkowany na zamówienie
- 1 / rama
- 2 / pokrywa
- 3 / uszczelka
- 4 / pręty zbrojeniowe
- 5 / śruba
- 6 / zaślepka
- 7 / kotwa
- 8 / płyta termoizolacyjna kątowniku
- 9 / uchwyt płyty termoizolacyjnej
- 10 / rama z kątownika aluminiowego do mocowania płyty termoizolacyjnej
Zakres dostawy
HAGODECK typ BV Thermo (stal ocynkowana)
Właz rewizyjny z pokrywą pod wypełnienie ze "złotym kluczem" wypychającym Lift Off, typ HAGODECK BV Thermo, wymiary ...... × ...... cm. Wersja termoizolacyjna z płytą izolacyjną (min. 0,3 W/m2 K), stal cynkowana ogniowo, w wysokim stopniu zapacho- i wodoszczelna, klasa obciążenia B125 (wg EN 124). Montaż i konserwacja zgodnie z wytycznymi producenta HAGO A-4600 Wels www.hago.at; przedstawicielstwo HAGO w Polsce: www.zew-inwestycje.eu
