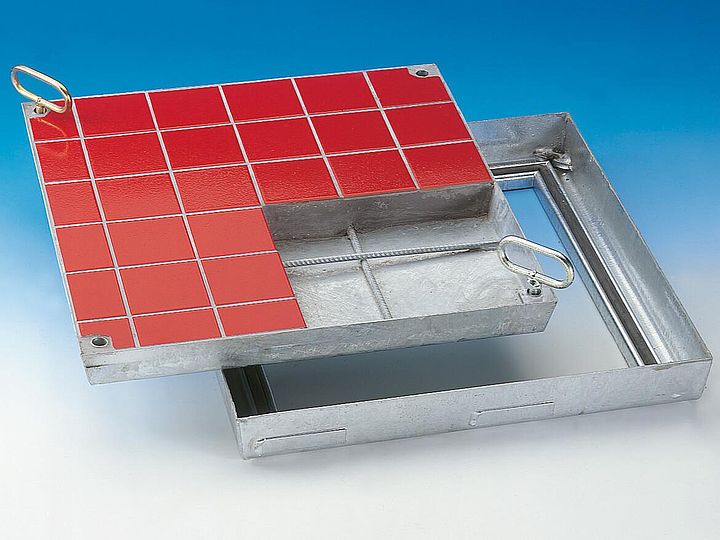

Włazy rewizyjne BV stal ocynkowana zapacho- i wodoszczelny
Obciążenie:
Klasa obciążenia B125 (wg EN 124).
Materiał:
Rama oraz pokrywa wykonane ze stali ocynkowanej ogniowo, blacha grubości 2 mm.
Właściwości:
zapacho- i wodoszczelny właz rewizyjny. Dzięki stożkowemu nachyleniu ramy i pokrywy bardzo łatwy przy otwieraniu. Posiada zbrojenie z prętów stalowych. Uszczelka z gumy odpornej na substancje chemiczne.
Otwieranie przy użyciu systemu Lift off:

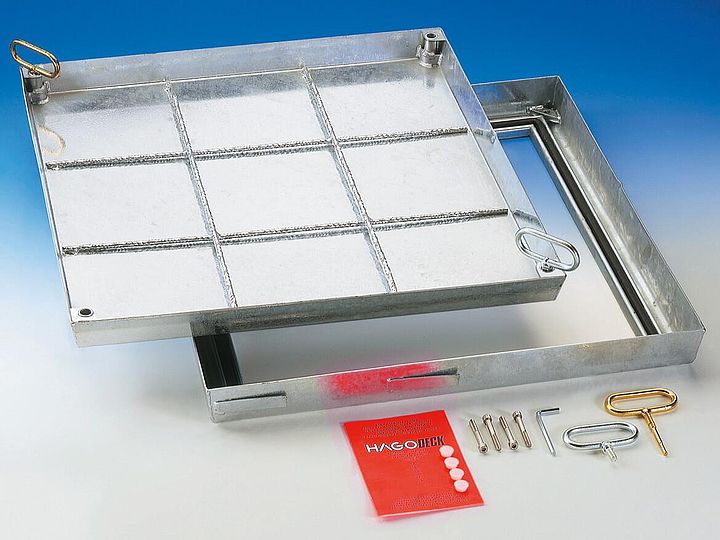

Do każdego włazu rewizyjnego HAGODECK typu BV dołączamy klucz użytkowy do otwierania pokrywy, klucz Lift Off, klucz imbusowy oraz instrukcję montażu.
Zalety HAGO: Nawet zakleszczoną i zapieczoną pokrywę włazu otworzymy przy użyciu "złotego klucza" Lift Off podnoszącego (odspajającego) pokrywę.
Zalecane zastosowanie:

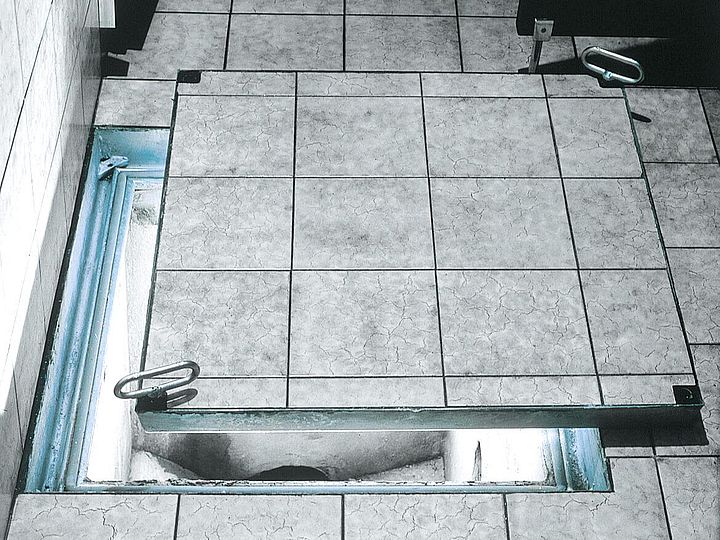

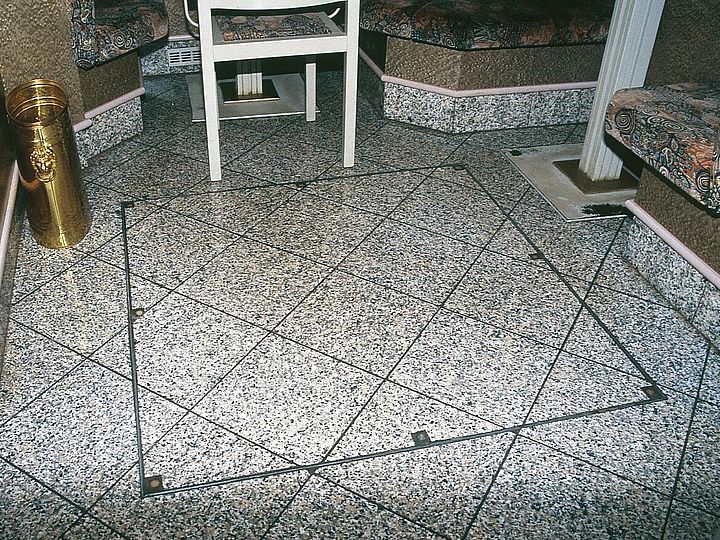

Wewnątrz budynków oraz na placach przed budynkami, z wymogiemc zapacho- i wodoszczelności.
Montaż:
Montaż należy przeprowadzić zgodnie z naszą instrukcją montażu. Ze względu na właściwości wodoszczelne podczas montażu należy zwrócić szczególną uwagę na precyzyjne uszczelnienie połączenia posadzki z zewnetrzną krawędzią ramy włazu.
| Typ | Wymiar włazu w świetle włazu (cm) | Wymiary zewnętrzne (cm) | Ciężar bez wypełnienia (kg) | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BV 33 | 30 x 30 | 43,5 x 43,5 | 10 kg | L |
| BV 44 | 40 x 40 | 53,5 x 53,5 | 13 kg | L |
| BV 45 | 45 x 45 | 58,5 x 58,5 | 16 kg | L |
| BV 55 | 50 x 50 | 63,5 x 63,5 | 17 kg | L |
| BV 64 | 60 x 40 | 73,5 x 53,5 | 17 kg | L |
| BV 66 | 60 x 60 | 73,5 x 73,5 | 21 kg | L |
| BV 635 | 63,5 x 63,5 | 77,0 x 77,0 | 22 kg | L |
| BV 86 | 80 x 60 | 93,5 x 73,5 | 27 kg | L |
| BV 88 | 80 x 80 | 93,5 x 93,5 | 31 kg | L |
| BV 106 | 100 x 60 | 113,5 x 73,5 | 31 kg | L |
| BV 108 | 100 x 80 | 113,5 x 93,5 | 37 kg | L |
| BV 110 | 100 x 100 | 113,5 x 113,5 | 42 kg | L |
głębokość pokrywy ok. 5,0 cm
wysokość budowlana ok. 7,5 cm
Możliwość zamówienia indywidulanych rozmiarów.
*L = artykuł na stanie magazynowym
*B = artykuł produkowany na zamówienie
- 1 / rama
- 2 / pokrywa
- 3 / uszczelka
- 4 / pręty zbrojeniowe
- 5 / śruba z gniazdem sześciokątnym
- 6 / zaślepka
- 7 / kotwa
Zakres dostawy
HAGODECK typ BV (stal ocynkowana)
Właz rewizyjny ze stalowej blachy ocynkowanej z pokrywą pod wypełnienie ze "złotym kluczem" wypychającym (odspajającym) Lift Off, typ HAGODECK BV, wymiary ...... × ...... cm. Stal cynkowana ogniowo, zapacho- i wodoszczelny, klasa obciążenia B125 (wg EN 124). Dostawa montaż i konserwacja zgodnie z wytycznymi producenta HAGO A-4600 Wels www.hago.at, Przedstawicielstwo HAGO w Polsce: www.zew-inwestycje.eu
