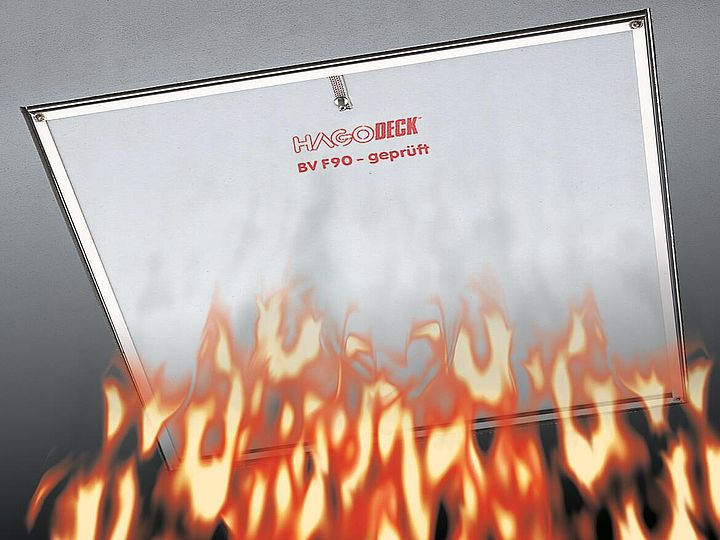

WŁAZY (POKRYWY, KLAPY) REWIZYJNE BV-F90 STAL ognioodporne – zapachoszczelny
Obciążenie:
Klasa obciążenia B 125 wg EN 124.
Materiał:
Rama i pokrywa, gr. blachy 2 mm z kształtowników stalowych zimnogiętych cynkowanych ogniowo lub stali nierdzewnej. Elementy ognioodporne: kątownik ze stali nierdzewnej, specjalna ognioodporna uszczelka, ogniotrwała płyta izolacyjna.
Właściwości:
Wersja zapachoszczelna. Po zamontowaniu praktycznie niewidoczny. Pokrywa wyposażona w zbojenie z żebrowanych prętów stalowych. Dzięki stożkowemu nachyleniu ramy i pokrywy bardzo łatwa przy otwieraniu. W zestawie zestaw kluczy do otwierania.
Świadectwo kontroli:
Austriackie świadectwo kontroli wystawione przez Instytut Techniki Przeciwpożarowej i Badań nad Bezpieczeństwem (IBS) potwierdza, że HAGODECK typ BV-F90 stal przyczynia się znacznie do zwiększenia bezpieczeństwa przeciwpożarowego.
Zgodnie z normą EN 13501-2 typ BV-F90 został zaklasyfikowany do klasy odporności ogniowej REI 120.
Otwieranie przy użyciu systemu Lift off:
Do każdego włazu HAGODECK typ BV-F90 dołączony jest zestaw kluczy do otwierania oraz dokładna instrukcja montażu. Po podniesieniu pokrywy płytę odnioodporną wyciąga się przy pomocy załączonych chwytaków. Właz jest wówczas udrożniony.
Zalety HAGO: Nawet zakleszczoną i zapieczoną pokrywę włazu otworzymy przy użyciu "złotego klucza" Lift Off unoszącego pokrywę.
Zalecane zastosowanie:
Do włazów wewnątrz budynków, które wymagają zapewnienia ognioodporności.
Montaż:
Montaż należy przeprowadzić fachowo zgodnie z naszą instrukcją montażu. Ze względu na właściwości wodoszczelne podczas montażu należy zwrócić szczególną uwagę na precyzyjne uszczelnienie połączenia warstwy posadzkowej z zewnetrzną krawędzią ramy włazu.
Pozostałe dostępne ognioodporne warianty (ze certyfikatem kontroli):
- Włazy rewizyjne ze stali nierdzewnej (Patrz cennik: Typ BVE-F90)
- Segmentowe włazy rewizyjne (na zamówienie)
- Włazy rewizyjne z siłownikiem gazowym ułatwiającym otwieranie (na zamówienie)
| Typ | Wymiar włazu w świetle (cm) | Wymiary zewnętrzne (cm) | Ciężar bez wypełnienia (kg) | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BV-F90 33 | 30 x 30 | 43,5 x 43,5 | 13 kg | L |
| BV-F90 45 | 45 x 45 | 58,5 x 58,5 | 21 kg | L |
| BV-F90 55 | 50 x 50 | 63,5 x 63,5 | 23 kg | L |
| BV-F90 64 | 60 x 40 | 73,5 x 53,5 | 23 kg | L |
| BV-F90 66 | 60 x 60 | 73,5 x 73,5 | 30 kg | L |
| BV-F90 635 | 63,5 x 63,5 | 77,0 x 77,0 | 32 kg | L |
| BV-F90 86 | 80 x 60 | 93,5 x 73,5 | 38 kg | L |
| BV-F90 88 | 80 x 80 | 93,5 x 93,5 | 45 kg | L |
| BV-F90 106 | 100 x 60 | 113,5 x 73,5 | 45 kg | L |
| BV-F90 108 | 100 x 80 | 113,5 x 93,5 | 54 kg | L |
| BV-F90 110 | 100 x 100 | 113,5 x 113,5 | 63 kg | L |
głębokość pokrywy ok. 5,0 cm
wysokość budowlana ok. 7,5 cm
Możliwość zamówienia indywidulanych rozmiarów.
*L = artykuł na stanie magazynowym
*B = artykuł produkowany na zamówienie
- 1 / rama
- 2 / pokrywa
- 3 / uszczelka (ognioodporna)
- 4 / pręty zbrojeniowe
- 5 / śruba
- 6 / zaślepka
- 7 / kotwa
- 8 / płyta ogniotrwała płyta izolacyjna
- 9 / chwytak do wyciągania płyty izolacyjnej
- 10 / kątownik ze stali nierdzewnej
zakres dostawy
HAGODECK typ BV-F90 (stal ocynkowana)
Właz rewizyjny z pokrywą pod wypełnienie ze "złotym kluczem" wypychającym Lift Off, typ HAGODECK BV-F90, wymiary ...... × ...... cm. W klasie odporności ogniowej REI 90 wg EN 13501-2 (ze świadectwem kontroli), stal cynkowana ogniowo, zapachoszczelna, klasa obciążenia B125 kN (wg EN 124). Montaż i konserwacja zgodnie z wytycznymi producenta HAGO A-4600 Wels www.hago.at; przedstawicielstwo HAGO w Polsce: www.zew-inwestycje.eu
