Włazy rewizyjne B Stal ocynkowana Wersja bez uszczelki
Obciążenie:
Klasa obciążenia B125 (wg EN 124).
Materiał:

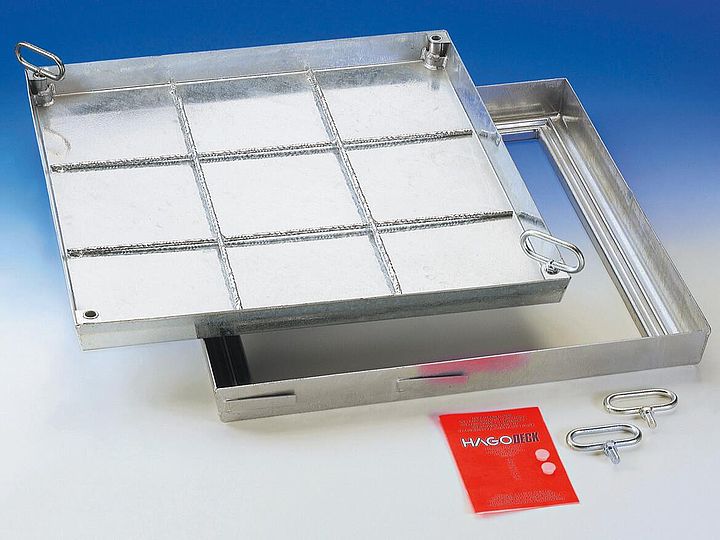

Rama oraz pokrywa wykonane ze stali ocynkowanej ogniowo, blacha grubości grubości 2 mm.
Właściwości:
Wersja bez uszczelki (nie jest zapacho- i wodoszczelna). Typ B stosować wyłącznie tam, gdzie "zapacho- i wodoszczelność" nie są wymagane. Dzięki stożkowemu nachyleniu ramy i pokrywy jest łatwa przy otwieraniu. Po zamontowaniu praktycznie niewidoczny. Przyspawane żebrowe zbrojenie sprawia, że właz jest stabilny.
Otwieranie:
Do każdej pokrywy HAGODECK typ B stal dołączony jest zestaw użytkowych kluczy oraz dokładna instrukcja montażu.
Zalecane zastosowanie:

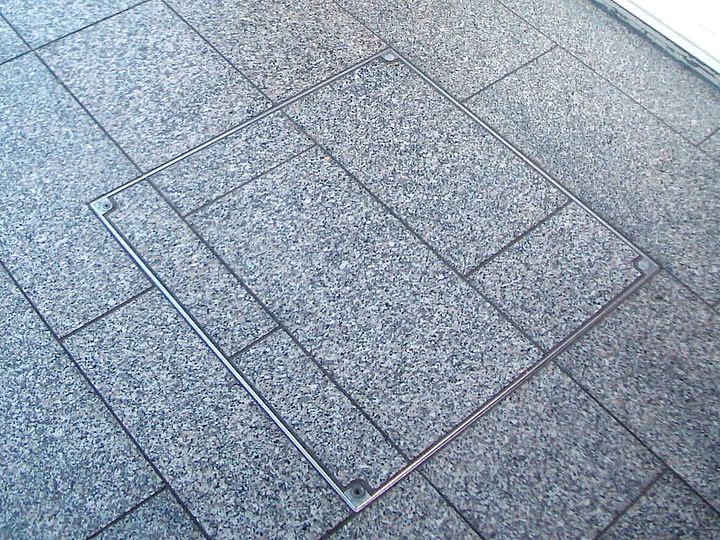

We wnętrzach budynków w pomieszczeniach w przypadku gdy w których nie jest wymagana zapacho- i wodoszczelność.
Montaż:
Montaż należy przeprowadzić fachowo zgodnie z naszą instrukcją montażu.
| Typ | Wymiar włazu w świetle (cm) | Wymiary zewnętrzne (cm) | Ciężar bez wypełnienia (kg) | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| B 55 | 50 x 50 | 63,5 x 63,5 | 15 kg | L |
| B 64 | 60 x 40 | 73,5 x 53,5 | 15 kg | L |
| B 66 | 60 x 60 | 73,5 x 73,5 | 19 kg | L |
| B 635 | 63,5 x 63,5 | 77,0 x 77,0 | 20 kg | L |
| B 86 | 80 x 60 | 93,5 x 73,5 | 23 kg | L |
| B 88 | 80 x 80 | 93,5 x 93,5 | 29 kg | L |
głębokość pokrywy ok. 5,0 cm
wysokość budowlana ok. 7,5 cm
Możliwość zamówienia indywidulanych rozmiarów.
*L = artykuł na stanie magazynowym
*B = artykuł produkowany na zamówienie
- 1 / rame
- 2 / pokrywa
- 3 / pręty zbrojeniowe
- 4 / zaślepka
- 5 / kotwa
ZAKRES DOSTAWY
HAGODECK Type B (stal ocynkowana)
Właz rewizyjny ze stalowej blachy ocynkowanej z pokrywą pod wypełnienie ze "złotym kluczem" wypychającym Lift Off, typ HAGODECK B, wymiary ...... × ...... cm. Stal cynkowana ogniowo, wersja bez uszczelnienia, klasa obciążenia B125 (wg EN 124). Montaż i konserwacja zgodnie z wytycznymi producenta HAGO A-4600 Wels www.hago.at; przedstawicielstwo HAGO w Polsce: www.zew-inwestycje.eu
