Włazy rewizyjne BV typ niski stal cynkowana ogniowo BVE typ niski stal nierdzewna zapacho- i wodoszczelny
Obciążenie:
Ruch pieszy.
POKRYWY NIERDZEWNE - MATERIAŁ:
BV typ niski: rama i pokrywa ze stali cynkowanej ogniowo.
BVE typ niski: rama i pokrywa ze stali nierdzewnej 1.4301 (V2A).
Właściwości:

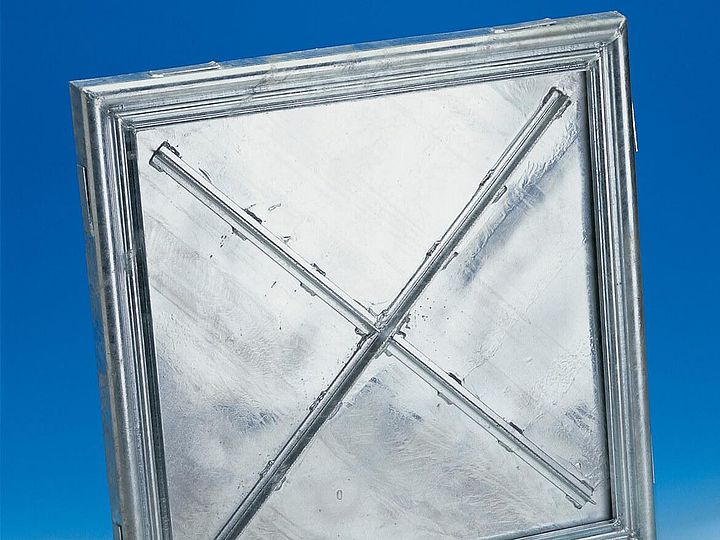

Zapacho- i wodoszczelny. Pokrywa włazu o wysokości budowlanej zaledwie 5 cm. Przeznaczona specjalnie do miejsc, w których większa głębokość nie jest możliwa. Niska pokrywa wypełniona betonem jest lżejsza od standardowej, co ułatwia otwieranie. Wzmocniony spód pokrywy. Specjalna uszczelka odporna na substancje chemiczne. Dzięki stożkowemu nachyleniu ramy i pokrywy bardzo łatwa przy otwieraniu. Zbrojenie zapewnia dobre zespolenie dna pokrywy z betonem wypełniającym.
Otwieranie przy użyciu systemu Lift off:

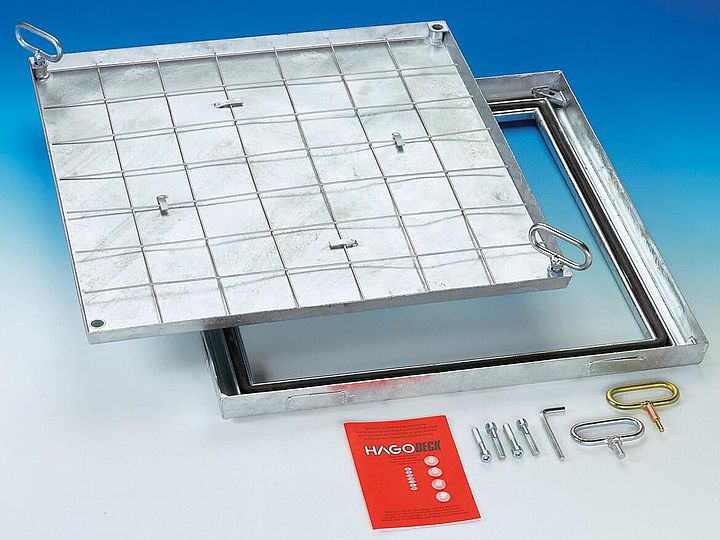

Do każdej pokrywy HAGODECK typ BV(E) niskiego typu dołączony jest zestaw kluczy do otwierania oraz dokładna instrukcja montażu.
Zalety HAGO: Nawet zakleszczoną i zapieczoną pokrywę włazu otworzymy przy użyciu "złotego klucza" unoszącego (odspajającego) pokrywę.
Zastosowanie:
Wewnątrz budynków oraz na placach przed budynkami.
Montaż:
Montaż należy przeprowadzić fachowo zgodnie z naszą instrukcją montażu. Ze względu na właściwości wodoszczelne podczas montażu należy zwrócić szczególną uwagę na precyzyjne uszczelnienie połączenia warstwy posadzkowe z zewnetrzną krawędzią ramy włazu.
Stal ocynkowana
| Typ | Wymiary włazu w świetle (cm) | Wymiary zewnętrzne (cm) | Ciężar bez wypełnienia (kg) | L/B* |
|---|---|---|---|---|
| cxd | AxB | |||
| BV-Flach 22 | 20 x 20 | 33 x 33 | 5 kg | L |
| BV-Flach 33 | 30 x 30 | 43 x 43 | 8 kg | L |
| BV-Flach 44 | 40 x 40 | 53 x 53 | 12 kg | L |
| BV-Flach 55 | 50 x 50 | 63 x 63 | 15 kg | L |
| BV-Flach 64 | 60 x 40 | 73 x 53 | 15 kg | L |
| BV-Flach 66 | 60 x 60 | 73 x 73 | 19 kg | L |
| BV-Flach 86 | 80 x 60 | 93 x 73 | 24 kg | L |
| BV-Flach 88 | 80 x 80 | 93 x 93 | 28 kg | L |
| BV-Flach 106 | 100 x 60 | 103 x 73 | 27 kg | L |
Stal szlachetna 1.4301, pasywowana
| Typ | Wymiar włazu w świetle (cm) | Wymiary zewnętrzne (cm) | Ciężar bez wypełnienia (kg) | L/B* |
|---|---|---|---|---|
| cxd | AxB | |||
| BVE-Flach 22 | 20 x 20 | 33 x 33 | 5 kg | L |
| BVE-Flach 33 | 30 x 30 | 43 x 43 | 8 kg | L |
| BVE-Flach 44 | 40 x 40 | 53 x 53 | 12 kg | L |
| BVE-Flach 55 | 50 x 50 | 63 x 63 | 15 kg | L |
| BVE-Flach 64 | 60 x 40 | 73 x 53 | 15 kg | L |
| BVE-Flach 66 | 60 x 60 | 73 x 73 | 19 kg | L |
| BVE-Flach 86 | 80 x 60 | 93 x 73 | 24 kg | L |
| BVE-Flach 88 | 80 x 80 | 93 x 93 | 28 kg | L |
| BVE-Flach 106 | 100 x 60 | 103 x 73 | 27 kg | L |
głębokość pokrywy ok. 2,7 cm
wysokość budowlana ok. 5,0 cm
Możliwość zamówienia indywidulanych rozmiarów.
*L = artykuł na stanie magazynowym
*B = artykuł produkowany na zamówienie
- 1 / rama
- 2 / pokrywa
- 3 / uszczelka
- 4 / zbrojenie
- 5 / śruba
- 6 / zaślepka
- 7 / kotwa
- 8 / wzmocnione pokrywy
Zakres dostawy
HAGODECK typ BV typ niski (stal ocynkowana)
HAGODECK typ BVE typ niski (nierdzewna)
Właz rewizyjny ze stalowej blachy ocynkowanej lub nierdzewnej z pokrywą pod wypełnienie ze "złotym kluczem" wypychającym Lift Off, HAGODECK BV typ niski / BVE typ niski wymiary ...... × ...... cm. W wersji płaskiej (maks. wysokość budowlana 5 cm); BV stal: Stal cynkowana ogniowo, BVE stal nierdzewna: Stal nierdzewna 1.4301, zapacho- i wodoszczelny, klasa obciążenia A15 –ruch pieszy. Montaż i konserwacja zgodnie z wytycznymi producenta HAGO A-4600 Wels www.hago.at; przedstawicielstwo HAGO w Polsce: www.zew-inwestycje.eu
